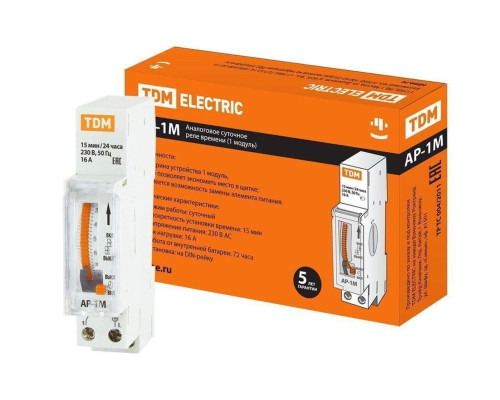

Аналоговое суточное применяется для отчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени по суточному циклу, в промышленных и бытовых электроустановках для автоматизации технологических процессов.
Конструкция:
-Реле содержат электронную схему управления, частота импульсов которой синхронизирована кварцевым резонатором. Схема управления предназначена для управления движением миниатюрного шагового электродвигателя, передающего вращение через зубчатую передачу на установочные лимбы.
-Установочные лимбы (сектора) делают полный оборот за 1 сутки. Один сектор соответствует периоду 30 минут (для АР) и 15 минут (для АР-1М, АР-П), при совмещении запрограммированного сектора с меткой текущего времени, устройство переключает контакты (подключает нагрузку).
Преимущества:
1. Реле снабжены резервным подзаряжаемым источником питания, обеспечивающим их работу от 72 до 300 часов (в зависимости от исполнения) при отключении питания сети.
2. В реле АР имеется возможность пломбировки крышки клеммной колодки и защитной верхней крышки.
3. В реле АР и АР-П имеется возможность установки реле как на DIN-рейку, так и на монтажную плоскость. В реле АР для этого используется дополнительная планка (входит в комплектацию).
4. Реле АР-1М имеет ширину 1 модуль, что позволяет экономить место в щитке.
5. Реле имеют возможность смены встроенного аккумулятора.
6. Реле АР-П дает возможность установки времени с точностью ±20 секунд, что выше в несколько раз, чем в других устройствах серии АР.
Технические характеристики
Конструкция:
-Реле содержат электронную схему управления, частота импульсов которой синхронизирована кварцевым резонатором. Схема управления предназначена для управления движением миниатюрного шагового электродвигателя, передающего вращение через зубчатую передачу на установочные лимбы.
-Установочные лимбы (сектора) делают полный оборот за 1 сутки. Один сектор соответствует периоду 30 минут (для АР) и 15 минут (для АР-1М, АР-П), при совмещении запрограммированного сектора с меткой текущего времени, устройство переключает контакты (подключает нагрузку).
Преимущества:
1. Реле снабжены резервным подзаряжаемым источником питания, обеспечивающим их работу от 72 до 300 часов (в зависимости от исполнения) при отключении питания сети.
2. В реле АР имеется возможность пломбировки крышки клеммной колодки и защитной верхней крышки.
3. В реле АР и АР-П имеется возможность установки реле как на DIN-рейку, так и на монтажную плоскость. В реле АР для этого используется дополнительная планка (входит в комплектацию).
4. Реле АР-1М имеет ширину 1 модуль, что позволяет экономить место в щитке.
5. Реле имеют возможность смены встроенного аккумулятора.
6. Реле АР-П дает возможность установки времени с точностью ±20 секунд, что выше в несколько раз, чем в других устройствах серии АР.
Технические характеристики
| Производитель | TDM ELECTRIC |
| Номинальный ток нагрузки In | 16 А |
| Номинальное напряжение, В | 230 |
| Номинальная частота | 50 Гц |
| Потребляемая мощность, не более | 1 Вт |
| Погрешность срабатывания реле по времени | ±3 мин |
| Погрешность отчета временных интервалов | 5 с/сутки |
| Время работы от источника резервного питания при отключения сети, час | 72 |
| Тип аккумулятора | В80Н Ni-MH 1,2В 80мАч |
| Электрическая износостойкость, не менее, циклов | 100 000 |
| Механическая износостойкость, не менее, циклов | 10 000 000 |
| Способ установки | на DIN-рейку |
| Гарантийный срок | 5 лет |
