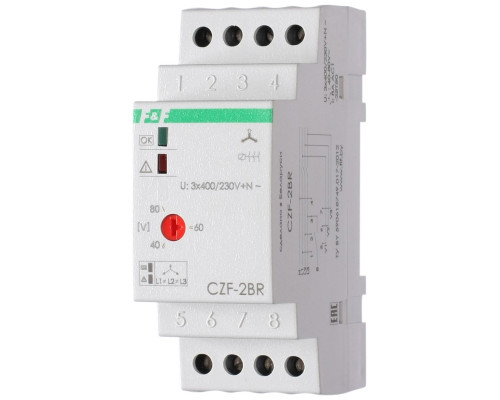

CZF-2BR реле контроля фаз

Реле контроля фаз предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях: отсутствия напряжения хотя бы одной из фаз, асимметрии напряжения, снижении значения напряжения от номинального, повреждении\nконтактов контактора.
\n
\nПринцип работы
\nЕсли напряжение в пределах нормы, контакты исполнительного реле 3,8 замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и\nконтактор отключается. Включение проис ходит автоматически после восстановления сетевого напряжения питания. В случае повреждения контактов контактора включение изделия происходит после полного снятия напряжения и последующей его подачи.
\n
\nФункциональные особенности:
\n1.Контроль асимметрии между фазами.
\n2.Контроль нижнего значения напряжения.
\n3.Контроль состояния контактора.
\n4.Регулируемая асимметрия напряжения.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В/Гц	3х400/230 / 50
Максимальный коммутируемый ток, А	8 AC1/ 250В AC
Контакт	1 NO
Максимальный ток катушки контактора, А	2
Асимметрия напряжения, В	40...80
Гистерезис, В	5
Напряжение отключения, В	160
Задержка отключения при асимметрии, с	3...5
Задержка отключения, с	0,1
Потребляемая мощность, Вт	1,6
Коммутационная износостойкость, циклов	100000
Степень защиты	IP20
Степень загрязнения среды	2
Категория перенапряжения	III
Подключение	винтовые зажимы 2,5 мм²
Габариты (ШхВхГ), мм	35х90х65
Тип корпуса	2S
Масса, кг	0,11
Монтаж	на DIN- рейку 35 мм
Момент затяжки винтового соединения, Нм	0,5
Гарантийный срок, лет	2
Срок службы, лет	10

\n
\nКомплект поставки:
\n1. Реле контроля фаз-1 шт.
\n2. Руководство по эксплуатации
\n3. Упаковка
