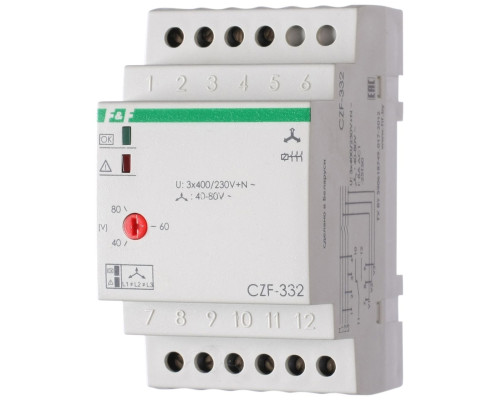

CZF-332 реле контроля фаз

Реле контроля фаз предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях: отсутствия напряжения хотя бы одной из фаз, асимметрии напряжения, снижения напряжения, повреждение контактов контактора.
\n
\nПринцип работы
\nЕсли напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и\nконтактор отключается. Включение проис ходит автоматически после восстановления сетевого напряжения питания. В случае повреждения контактора включение включение происходит после полного снятия напряжения и последующей его подачи.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В/Гц	3х400/230/50
Максимальный коммутируемый ток, А	8 AC1/ 250В AC
Контакт	1 NO/NC
Максимальный ток катушки контактора, А	2
Асимметрия напряжения, В	40...80
Гистерезис, В	5
Напряжение отключения, В	160
Задержка отключения, с	0,1
Задержка отключения при асимметрии, с	3...5
Потребляемая мощность, Вт	1,6
Коммутационная износостойкость, циклов	100000
Степень защиты	IP20
Степень загрязнения среды	2
Категория перенапряжения	III
Подключение	винтовые зажимы 2,5 мм²
Габариты (ШхВхГ), мм	52,5х90х65
Тип корпуса	3S
Масса, кг	0,150
Монтаж	на DIN- рейку 35 мм
Гарантийный срок, лет	2
Срок службы, лет	10

\n
\nКомплект поставки:
\n1. Реле контроля фаз-1 шт.
\n2. Руководство по эксплуатации
\n3. Упаковка
