Счетчики предназначены для однонаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.
\nСчетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
\n
\nА – учет активной энергии
\nR – учет реактивной энергии
\nТ – внутренний тарификатор, электронные пломбы
\nОХ — модификации, подразделяемые по току, напряжению и классу точности
\n
\nР – наличие профиля, журнала событий и других дополнительных функций
\nQ – измерение показателей качества электроэнергии
\nR – интерфейс RS-485 (L – PLC)
\nS – внутреннее питание интерфейса RS-485
\n
\nОсобенности:
\n-Многофункциональные счетчики для систем АСКУЭ в малогабаритном корпусе с креплением на DIN-рейку, аналогичные по большинству функций многофункциональным счетчикам «Меркурий 234».
\n-Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
\n1. энергия всего от сброса показаний;
\n2. энергия на начало текущих и 123 предыдущих суток (для счётчиков с индексом «Q»);
\n3. энергия на начало текущего и 36 предыдущих месяцев (для счётчиков с индексом «Q»);
\n4. энергия на начало текущего и предыдущего года;
\n5. расход за текущие и предыдущие сутки;
\n6. расход за текущий и 11 предыдущих месяцев.
\n-Возможность учета электроэнергии независимо от фазировки токовых цепей (учет по модулю).
\n-Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
\n-Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.
\n-Измерение параметров электрической сети:
\n1. мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
\n2. действующие значения фазных токов и напряжений;
\n3. значения углов между фазными напряжениями;
\n4. частота сети;
\n5. коэффициенты мощности по каждой фазе и по сумме фаз;
\n6. коэффициент искажения синусоидальности фазных кривых.
\n-Профиль мощности с произвольным временем усреднения от 1 до 60 минут. Глубина хранения 170 суток для времени усреднения 30 минут.
\n-Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
\n-Ведение журналов событий, включая события показателей качества электроэнергии.
\n-Наличие импульсного выхода, в том числе с функцией управления нагрузкой.
\n-Автоматическая самодиагностика с индикацией ошибок.
\n-Энергонезависимые электронные пломбы.
\n-Запись несанкционированных воздействий в нестираемые журналы событий.
\n-Многофункциональный ЖКИ c подсветкой и отображением OBIS-кодов отображаемых параметров.
\n-Индикация параметров на ЖКИ при отключенном питании.
\n
\n\n\n
\nСчетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
\n
\nА – учет активной энергии
\nR – учет реактивной энергии
\nТ – внутренний тарификатор, электронные пломбы
\nОХ — модификации, подразделяемые по току, напряжению и классу точности
\n
\nР – наличие профиля, журнала событий и других дополнительных функций
\nQ – измерение показателей качества электроэнергии
\nR – интерфейс RS-485 (L – PLC)
\nS – внутреннее питание интерфейса RS-485
\n
\nОсобенности:
\n-Многофункциональные счетчики для систем АСКУЭ в малогабаритном корпусе с креплением на DIN-рейку, аналогичные по большинству функций многофункциональным счетчикам «Меркурий 234».
\n-Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
\n1. энергия всего от сброса показаний;
\n2. энергия на начало текущих и 123 предыдущих суток (для счётчиков с индексом «Q»);
\n3. энергия на начало текущего и 36 предыдущих месяцев (для счётчиков с индексом «Q»);
\n4. энергия на начало текущего и предыдущего года;
\n5. расход за текущие и предыдущие сутки;
\n6. расход за текущий и 11 предыдущих месяцев.
\n-Возможность учета электроэнергии независимо от фазировки токовых цепей (учет по модулю).
\n-Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
\n-Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.
\n-Измерение параметров электрической сети:
\n1. мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
\n2. действующие значения фазных токов и напряжений;
\n3. значения углов между фазными напряжениями;
\n4. частота сети;
\n5. коэффициенты мощности по каждой фазе и по сумме фаз;
\n6. коэффициент искажения синусоидальности фазных кривых.
\n-Профиль мощности с произвольным временем усреднения от 1 до 60 минут. Глубина хранения 170 суток для времени усреднения 30 минут.
\n-Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
\n-Ведение журналов событий, включая события показателей качества электроэнергии.
\n-Наличие импульсного выхода, в том числе с функцией управления нагрузкой.
\n-Автоматическая самодиагностика с индикацией ошибок.
\n-Энергонезависимые электронные пломбы.
\n-Запись несанкционированных воздействий в нестираемые журналы событий.
\n-Многофункциональный ЖКИ c подсветкой и отображением OBIS-кодов отображаемых параметров.
\n-Индикация параметров на ЖКИ при отключенном питании.
\n
\n
| Тип счетчика | электронный |
| Количество фаз | трёхфазный |
| Тип тарифа | многотарифный |
| Количество тарифов | 4 |
| Класс точности счетчиков (актив. / реактив.) | 1/2 |
| Номинальное напряжение, В | 3*230/400 |
| Базовый / максимальный ток, А | 5/100 |
| Максимальный ток в течение 10 мс | 30*I макс |
| Чувствительность при измерении активной энергии, А | 0,02 |
| Активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, Вт/В*А | 1/9 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А | 0,1 |
| Межповерочный интервал, лет | 16 лет |
| Сохранность данных при перерывах питания, не менее, лет | 10 |
| Диапазон рабочих температур, °С | от -45 до +70 |
| Масса, не более, кг | 0,90 |

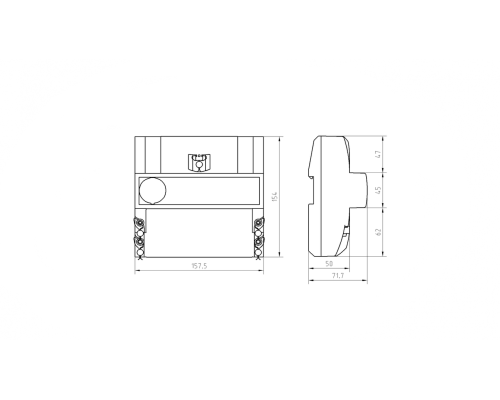

| Габариты (ДхШхВ), мм | 157,5x71,7x154 |
| Наработка на отказ, не менее, ч | 320 000 |
| Гарантийный срок эксплуатации, лет | 3 |
