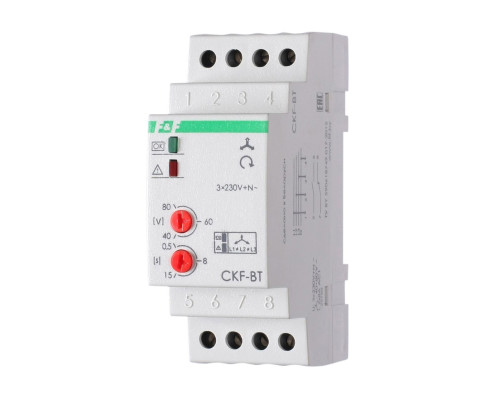

CKF-BT автомат защиты электродвигателей

Реле контроля фаз CKF-BT предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
\n- отсутствия хотя бы одной из фаз;
\n- асимметрии напряжения;
\n- повышения напряжения более 260 В;
\n- снижения напряжения менее 160 В;
\n- нарушения чередования фаз;
\n- обрыва нулевого провода;
\n
\nЕсли напряжение в пределах нормы, контакты исполнительного реле 5,6 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Во втором случае выключение происходит с регулируемой задержкой 0,5-15 секунд..
\nВ случае 4 изделие выключается с задержкой 5 секунд. В случаях 1, 3, 5, 6 изделие выключается с задержкой 0,1 секунды. Включение проис ходит автоматичес ки после\nвосстановления сетевого напряжения питания.
\n
\nФункциональные особенности:
\n1. Контроль асимметрии между фазами.
\n2. Контроль верхнего и нижнего значения напряжения.
\n3. Контроль обрыва нулевого провода.
\n4. Контроль чередования фаз.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\\\n\n\n\n\n\n\n\n \n

Напряжение питания, В/Гц	3х230+N /50
Максимальный коммутируемый ток, А	2х8 AC-1/ 250 В
Контакт	1NO (1 нормально открытый), 1NC (нормально закрытый)
Индикация	2 светодиода
Асимметрия напряжения, регулируемая, В	40...80
Напряжение отключения нижний порог/верхний порог, В	160260
Задержка отключения по асимметрии, регулируемая, с	0,5...15
Задержка отключения при падении напряжения, с	5
Задержка отключения при повышении напряжения, с	0,1
Задержка отключения при обрыве фазы, с	0,1
Гистерезис, В	5
Потребляемая мощность, Вт	1,6
Коммутационная износостойкость, циклов	100000
Степень защиты	IP20
Степень загрязнения среды	2
Категория перенапряжения	III
Подключение	винтовые зажимы 2,5 мм²
Габариты (ШхВхГ), мм	35х90х65
Момент затяжки винтового соединения, Нм	0,5
Тип корпуса	2S
Масса, кг	0,108
Монтаж	на DIN-рейке 35 мм
Гарантийный срок, лет	2
Срок службы, лет	10

\n
\nКомплект поставки:
\n1. Реле контроля фаз -1 шт.
\n2. Руководство по эксплуатации
\n3. Упаковка
