CP-731 реле контроля напряжения

Реле контроля напряжения CP-731 предназначено для непрерывного контроля величины напряжения в трехфазной сети переменного тока и защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного илипониженного напряжения, от обрыва нулевого провода. Защита осуществляется путем отключения нагрузки от сети питания.
\n
\nПринцип работы
\nВерхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. Реле измеряет напряжение в сети и при выходе напряжения за установленные пределы или обрыве нулевого провода реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически.
\n
\nПанель управления

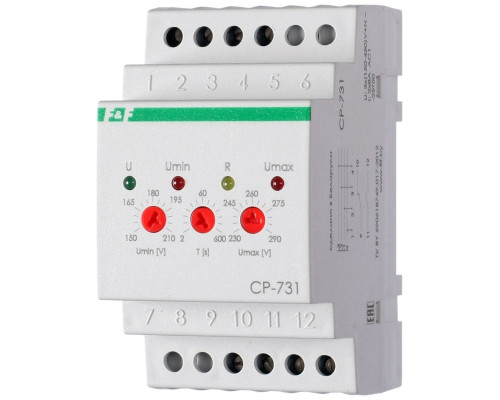

\nРеле контроля напряжения СP-731 выполнено в трехмодульном корпусе для крепления на DIN-рейку 35мм. На панели управления находятся индикаторы режимов работы, регуляторы нижнего и верхнего порога напряжения, регулятор времени повторного включения.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В	3х(150...450) +N
Максимальный коммутируемый ток, А	8 AС-1/ 250 В AC
Максимальный ток катушки контактора, А	2 AС-15
Контакт	1NO, NC
Диапазон уставок напряжений, нижний порог/верхний порог, В	150...210/230...290
Асимметрия напряжений, В	80
Гистеризис, В	5
Погрешность измерения, не более, %	3
Задержка отключения, нижний порог/верхний порог, с*	5/0,1
Задержка отключения, асимметрия напряжений/обрвы фазы, с*	5/0,1
Время повторного включения	2 с...10 мин
Потребляемая мощность, Вт	1,75
Диапазон рабочих температур,°С	-25...+50
Степень защиты	IP20
Коммутационная износостойкость, циклов	100000
Степень загрязнения	2
Категория перенапряжения	III
Габариты (ШхВхГ), мм	52х90х65
Подключение (винтовые зажимы)	2,5мм²
Масса, кг	0,130
Момент затяжки винтового соединения, Нм	0,5
Тип корпуса	3S
Монтаж	на DIN- рейку 35 мм
Срок службы, лет	10
Гарантийный срок, лет	2

\n
\n*В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с
\n
\nКомплект поставки:
\nРеле контроля напряжения CP-731- 1 шт.
\nРуководство по эксплуатации
\nУпаковка
