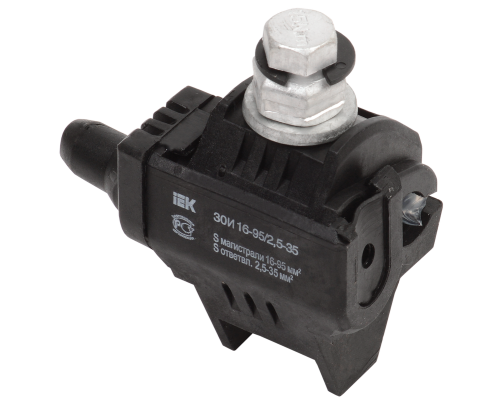

ЗОИ 16-95/2,5-35 (р 645,Р2Х 95,SLIW15.1) ИЭК зажим ответвительный изолированный

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
\n
\nПри затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
\nПри достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
\nДля удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Бренд	IEK
Номин напряжение	1000 В
Сечение магистрали	19...95 мм²
Сечение ответвления	2,5...35 мм²
Номин поперечное сечение переходной секции	19...95 мм²
Номин поперечное сечение ответвления	2,5...35 мм²
Тип соединения	Винтовое соединение
Температура эксплуатации	-60...+55 °C
Номин ток зажима	95 А
Момент срыва головки болта при монтаже	15 Нм
Номин напряжение изоляции Ui	6000 В

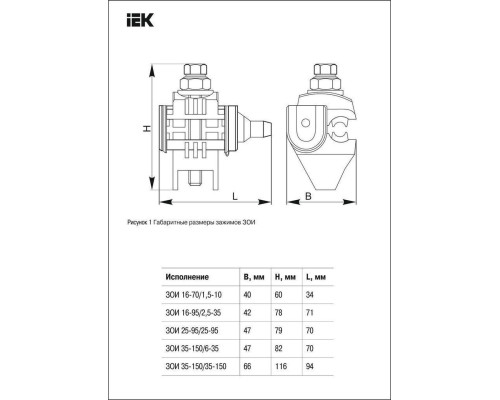

Длина	71 мм
Ширина	42 мм
Высота	78.0 мм
Вес	0,139 кг
Срок службы, Лет	40
Гарантийный срок, Лет	6
