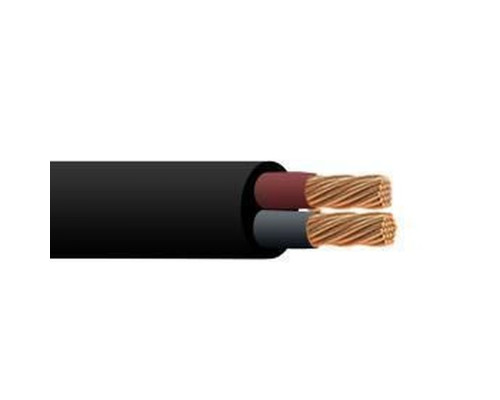

Кабель категории КГ – это гибкий электропроводный кабель, который используется для прокладки с целью соединения мощных устройств с распределительными сетями.
\n\nКабели марки КГ на 660 В предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 °C.
\n\nДля кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву \"Т\".
\n\nДля кабелей в холодостойком исполнении к марке кабеля добавляют через дефис буквы \"ХЛ\".
\n\nКабели не предназначены для применения на подъемно–транспортном оборудовании.
\n\nКонструкция:
\n1. Токопроводящая жила - медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки луженой оловом или покрытой оловянно-свинцовым сплавом с содержанием олова не менее 40%.
\n2. Разделительный слой - синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания изоляции к жиле.
\n3. Изоляция - из резины изоляционной. Изолированные жилы имеют отличительную расцветку сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется голубого цвета; если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы, кроме жилы заземляющей. Жила заземления имеет зелено-желтый цвет. Расцветка одножильных и двухжильных кабелей не нормируется. Цвета красный, серый, белый и , если не в сочетании, зеленый и желтый не используется для расцветки жил многожильных кабелей.
\n4. Скрутка - изолированные жилы скручены с шагом скрутки не более 16 диаметров по скрутке.
\n5. Разделительный слой - поверх скрученных жил - синтетическая пленка или тальк или другой аналогичный материал. Допускается изготовление без пленки при условии отделения изолированных жил от оболочки.
\n6. Оболочка - из термоэластопласта,.
\n\n
\nТехнические характеристики\n
\n\n\n
\n\nКабели марки КГ на 660 В предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 °C.
\n\nДля кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву \"Т\".
\n\nДля кабелей в холодостойком исполнении к марке кабеля добавляют через дефис буквы \"ХЛ\".
\n\nКабели не предназначены для применения на подъемно–транспортном оборудовании.
\n\nКонструкция:
\n1. Токопроводящая жила - медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки луженой оловом или покрытой оловянно-свинцовым сплавом с содержанием олова не менее 40%.
\n2. Разделительный слой - синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания изоляции к жиле.
\n3. Изоляция - из резины изоляционной. Изолированные жилы имеют отличительную расцветку сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется голубого цвета; если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы, кроме жилы заземляющей. Жила заземления имеет зелено-желтый цвет. Расцветка одножильных и двухжильных кабелей не нормируется. Цвета красный, серый, белый и , если не в сочетании, зеленый и желтый не используется для расцветки жил многожильных кабелей.
\n4. Скрутка - изолированные жилы скручены с шагом скрутки не более 16 диаметров по скрутке.
\n5. Разделительный слой - поверх скрученных жил - синтетическая пленка или тальк или другой аналогичный материал. Допускается изготовление без пленки при условии отделения изолированных жил от оболочки.
\n6. Оболочка - из термоэластопласта,.
\n\n
\nТехнические характеристики\n
\n
| Производитель | Щучинский завод Автопровод (РБ) |
| Марка | КГтп |
| Количество жил | 2 |
| Сечение жилы | 1.5 мм² |
| Наружный диаметр | 7.4 мм |
| Номинальное переменное напряжение | 660 В частотой 400 Гц |
| Максимальная мощность при прокладке в воздухе, 380V | 16.45 кВт |
| Допустимая токовая нагрузка при прокладке на воздухе | 30 А |
| Диапазон рабочих температур | −40…+50 °C |
| Гарантийный срок эксплуатации | 2 года |
