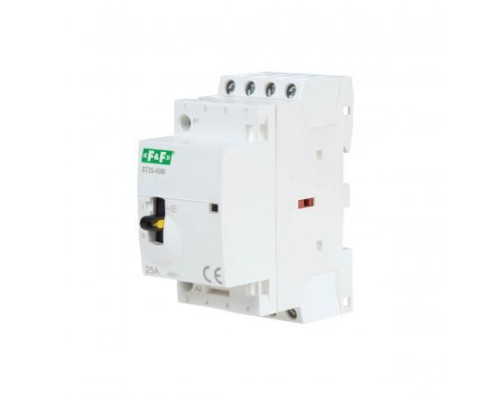

Контактор электромагнитный предназначен для коммутации электрических цепей повышенной мощности. Наличие переключателя на лицевой панели позволяет вручную управлять контактами контактора (независимо от наличия напряжения питания на катушке). Применяется для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.
\n
\nОсобенности:
\n- Ручное управление;
\n- Питание катушки от сети переменного тока;
\n
\nПринцип работы контактора зависит от положения переключателя режима работы:
\n1. Положение «I»
\nПри отсутствии напряжения питания на катушке контакты контактора замкнуты. Подача напряжения питание на катушку автоматически переводит переключатель в положение \"auto\" и контактор работает в автоматическом режиме. Чтобы зафиксировать контакты в замкнутом состоянии независимо от наличия напряжения питания контактора необходимо в положении „I” переместить желтый рычаг блокировки влево. Рабочее состояние контактора сигнализируется поднятым красным флажком на лицевой панели.
\n2. Положение «auto»
\nПодача напряжения питания на катушку контактора приводит к замыканию контактов. После отключения напряжения питания контакты возвращаются в своё первоначальное положение.
\n3. Положение «О»
\nКонтакты контактора остаются разомкнутыми независимо от наличия напряжения питания.
\n
\nТехнические характеристики
\n\n\n
\n
\nОсобенности:
\n- Ручное управление;
\n- Питание катушки от сети переменного тока;
\n
\nПринцип работы контактора зависит от положения переключателя режима работы:
\n1. Положение «I»
\nПри отсутствии напряжения питания на катушке контакты контактора замкнуты. Подача напряжения питание на катушку автоматически переводит переключатель в положение \"auto\" и контактор работает в автоматическом режиме. Чтобы зафиксировать контакты в замкнутом состоянии независимо от наличия напряжения питания контактора необходимо в положении „I” переместить желтый рычаг блокировки влево. Рабочее состояние контактора сигнализируется поднятым красным флажком на лицевой панели.
\n2. Положение «auto»
\nПодача напряжения питания на катушку контактора приводит к замыканию контактов. После отключения напряжения питания контакты возвращаются в своё первоначальное положение.
\n3. Положение «О»
\nКонтакты контактора остаются разомкнутыми независимо от наличия напряжения питания.
\n
\nТехнические характеристики
\n
| Напряжение питание катушки, AC | 230 В |
| Контакты | 4NO |
| Максимальный ток нагрузки | 25 А |
| Мощность нагрузки AC-1 230 В | 9 кВт |
| Мощность нагрузки AC-3 230 В | 2.2 кВт |
| Коммутационная износостойкость, циклов | 1000000 |
| Электрическая износостойкость, циклов | 100000 |
| Электрическая прочность изоляции | 4 кВ |
| Степень защиты | IP20 |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Потребляемая мощность | 1.6 Вт |
| Подключение | винтовые зажимы 6 мм² |
| Монтаж | на DIN-рейке 35 мм |
| Габариты (ШхВхГ), мм | 36х85х65 |
| Масса, кг | 0,168 |
| Диапазон рабочих температур, °C | -25...+50 |
| Срок службы | 10 лет |
| Гарантийный срок | 2 года |
