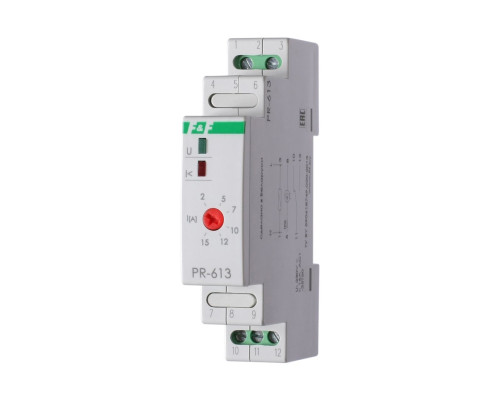

PR-613 реле тока

Реле тока PR-613 предназначено для отключения неприоритетной нагрузки при превышении установленного значения потребляемого тока, оставляя потребителей приоритетной цепи подключенными к питающей сети. Возможно использование реле в схемах защиты по\nтоку и от короткого замыкания в нагрузке.
\n
\nПринцип работы
\nРеле измеряет величину переменного тока в пириоритетной цепи с помощью встроенного трансформатора тока. Если величина тока, проходящего через приоритетную нагрузку меньше установленного значения, контакты реле 11-12 замкнуты и неприоритетная нагрузка подключена к цепи питания.
\nПри достижении установленного порога контроля тока I (А), реле срабатывает и размыкает контакты 11-12 (с задержкой в 0,1 секунды), отключая цепь питания неприоритетной нагрузки. При восстановлении параметров тока, снижении на 3 % от установленного значения, реле тока с задержкой в 0,2 секунды замыкает контакты 11-12, подключая неприоритетную нагрузку.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В/Гц	230/50
Максимальный коммутируемый ток, А	16 AC-1/250 В
Максимальный ток катушки контактора, А	3 AC-15
Максимальный ток неприоритетной цепи, А	16 AC-1
Контакт	1NO/NC
Диапазон регулировки тока приоритетной цепи, А	2-15
Гистерезис, %	3
Задержка выключения неприоритетной цепи, с	0,1
Задержка включения неприоритетной цепи, с	0,2
Диапазон рабочих температур, С	-25...+50
Степень защиты	IP20
Коммутационная износостойкость, не более, циклов	100000
Потребляемая мощность, Вт	0,8
Подключение	винтовые зажимы 2,5 мм²
Момент затяжки винтового соединения, Нм	0,4
Габариты (ШхВхГ), мм	18х90х65
Тип корпуса	1S
Диаметр сквозного отверстия, мм	5
Масса, г	62
Монтаж	на DIN-рейке 35 мм
Гарантийный срок, лет	2 года
Срок службы, лет	10

\n
\nКомплект поставки:
\nРеле тока PR-613-1 шт.
\nРуководство по эксплуатации.
\nУпаковка.
