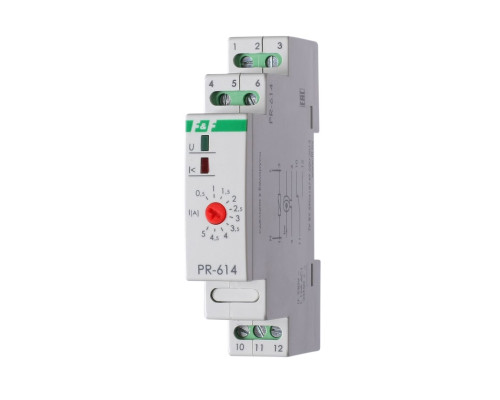

Реле тока PR-614 предназначено для контроля величины переменного тока в системах защиты и автоматики, отключения неприоритетной нагрузки (потребителя) от цепи питания при превышении установленного значения потребляемого тока.
\n
\nПринцип работы
\nРеле измеряет величину переменного тока в контролируемой цепи с помощью встроенного, либо внешнего (при токе > 5А) трансформатора тока.
\nЕсли величина тока, проходящего через приоритетную и неприоритетную нагрузку меньше контролируемого значения, контакты реле 11-12 замкнуты, нагрузка подключена к цепи питания.
\nПри достижении установленного порога контроля тока IMAX срабатывает реле, контакты 11-12 размыкаются (задержка 0,1 сек), отключая цепь питания неприоритетной нагрузки. При восстановлении параметров тока, снижении на 10% от установленного контролируемого значения, реле тока с задержкой в 0,2 секунд переключает контакты в исходное положение (контакты 11-12 замкнуты), замыкая цепь управления нагрузкой.
\nИндикация красного светодиода I< на лицевой панели реле тока (короткое мигание раз в 10 секунд) сигнализирует о величине тока ниже установленного, либо отсутствие в цепи питания приоритетной и неприоритетной нагрузок. Достижение величины тока контролируемого порога и выше сигнализируется непрерывным свечением светодиода. \n
\nТехнические характеристики
\n\n\n
\n
\n* Для контроля переменного тока более 5 ампер дополнительно применяются внешние стандартные трансформаторы тока с током вторичной обмотки 0.5-5 А, типа ТОП-0.66 или аналогичные.
\n
\nКомплект поставки:
\nРеле тока PR-614-1 шт.
\nТранформатор тока-1 шт.
\nРуководство по эксплуатации.
\nУпаковка.
\n
\nПринцип работы
\nРеле измеряет величину переменного тока в контролируемой цепи с помощью встроенного, либо внешнего (при токе > 5А) трансформатора тока.
\nЕсли величина тока, проходящего через приоритетную и неприоритетную нагрузку меньше контролируемого значения, контакты реле 11-12 замкнуты, нагрузка подключена к цепи питания.
\nПри достижении установленного порога контроля тока IMAX срабатывает реле, контакты 11-12 размыкаются (задержка 0,1 сек), отключая цепь питания неприоритетной нагрузки. При восстановлении параметров тока, снижении на 10% от установленного контролируемого значения, реле тока с задержкой в 0,2 секунд переключает контакты в исходное положение (контакты 11-12 замкнуты), замыкая цепь управления нагрузкой.
\nИндикация красного светодиода I< на лицевой панели реле тока (короткое мигание раз в 10 секунд) сигнализирует о величине тока ниже установленного, либо отсутствие в цепи питания приоритетной и неприоритетной нагрузок. Достижение величины тока контролируемого порога и выше сигнализируется непрерывным свечением светодиода. \n
\nТехнические характеристики
\n
| Напряжение питания, В/Гц | 230/50 |
| Максимальный коммутируемый ток, А | 16 AC-1 |
| Максимальный ток катушки контактора, А | 3 AC-15 |
| Контакт | 1NO/NC |
| Диапазон контролируемых токов, А* | 0,5...5 |
| Задержка отключения, с | 0,1 |
| Задержка включения, с | 0,2 |
| Гистерезис, % | 10 |
| Диапазон рабочих температур, С | -25...+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, не более, циклов | 100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Потребляемая мощность, Вт | 0.8 |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение | винтовые зажимы 2,5 мм² |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Тип корпуса | 1S |
| Монтаж | на DIN-рейке 35 мм |
| Масса, г | 65 |
| Гарантийный срок, лет | 2 года |
| Срок службы, лет | 10 |
\n* Для контроля переменного тока более 5 ампер дополнительно применяются внешние стандартные трансформаторы тока с током вторичной обмотки 0.5-5 А, типа ТОП-0.66 или аналогичные.
\n
\nКомплект поставки:
\nРеле тока PR-614-1 шт.
\nТранформатор тока-1 шт.
\nРуководство по эксплуатации.
\nУпаковка.
