Назначение
- Для использования в схемах управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока.
- Включение и выключение освещения, нагревательных установок и различных индуктивных нагрузок.
Применение
- Управление вентиляторами, насосами, подъемнотранспортным оборудованием.
- В системах автоматического ввода резерва (АВР).
Материалы
- Контакты выполнены из композитов медь-серебро, что уменьшает потери на контактных переходах и увеличивает срок службы.
- Основание изготовлено из алюминиевого профиля.
Конструкция
- Возможность демонтажа катушки управления без специального инструмента.
- Наличие индикатора положения контактной системы.
- Возможность монтажа двух дополнительных приставок.
Преимущества
- Расширенный ассортимент контакторов серии КТН по сравнению с аналогами ведущих отечественных производителей.
- Простота и надежность конструкции.

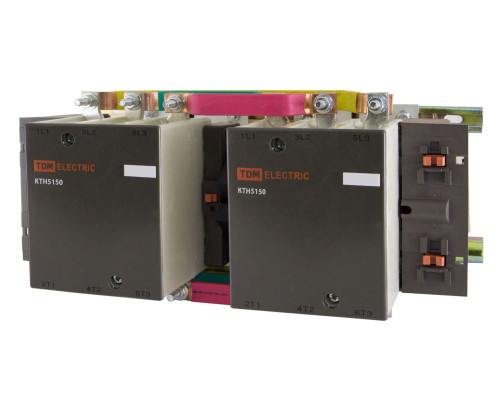

Реверсивный контактор
- Поставляется с заводскими шинами и механической блокировкой
- Смонтирован на 2-х металлических рейках, что обеспечивает высокую жёсткость конструкции
КТН-5115
Наименование параметра Значение Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660 Номинальное напряжение изоляции Ui,В 1000 Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 115 Условный тепловой ток I (t°<40°), категория применения АС-1, А 200 Номинальная мощность по АС-3, кВт 230В 30 400В 55 660В 80 Макс. кратковременная нагрузка (t≤1с), А 920 Условный ток короткого замыкания Inc, А 5000 Защита от сверхтоков – предохранитель gG, А 200 Повторно-кратковременный режим, циклов оперирования в час 120 Номинальное напряжение катушки управления Uc В 230; 400 Диапазоны напряжения управления Срабатывания (0,8÷1,1)•Uc Отпускания (0,35÷0,55)•Uc Мощность потребления катушки при Uc ВА Срабатывания 550 Удержания 45 Время срабатывания, мс Замыкания 23÷35 Размыкания 5÷15 Электрическая износоустойчивость, млн. ком. циклов АС-3 0,3 АС-1 0,5 Механическая износоустойчивость, млн. ком. циклов 3 Мощность рассеяния, Вт/полюс ÷16 КТН-5150
Наименование параметра Значение Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660 Номинальное напряжение изоляции Ui,В 1000 Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 150 Условный тепловой ток I (t°<40°), категория применения АС-1, А 250 Номинальная мощность по АС-3, кВт 230В 40 400В 75 660В 100 Макс. кратковременная нагрузка (t≤1с), А 1200 Условный ток короткого замыкания Inc, А 10000 Защита от сверхтоков – предохранитель gG, А 250 Повторно-кратковременный режим, циклов оперирования в час 120 Номинальное напряжение катушки управления Uc В 230; 400 Диапазоны напряжения управления Срабатывания (0,8÷1,1)•Uc Отпускания (0,35÷0,55)•Uc Мощность потребления катушки при Uc ВА Срабатывания 550 Удержания 45 Время срабатывания, мс Замыкания 23÷35 Размыкания 5÷15 Электрическая износоустойчивость, млн. ком. циклов АС-3 0,3 АС-1 0,5 Механическая износоустойчивость, млн. ком. циклов 3 Мощность рассеяния, Вт/полюс ÷16 КТН-5185
Наименование параметра Значение Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660 Номинальное напряжение изоляции Ui,В 1000 Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 185 Условный тепловой ток I (t°<40°), категория применения АС-1, А 275 Номинальная мощность по АС-3, кВт 230В 55 400В 90 660В 110 Макс. кратковременная нагрузка (t≤1с), А 1480 Условный ток короткого замыкания Inc, А 10000 Отзывов: 0Нет отзывов о данном товаре.
