Назначение:
- Электрооборудование жилых и офисных зданий.
- Проведение тока в нормальном режиме.
- Отключение тока при коротких замыканиях или перегрузке.
- Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Применение:
1. Групповые линии, питающие розетки наружной установки.
2. Розеточные группы ванных и душевых помещений.
3. Цепи освещения подвалов и гаражей.
Конструкция:

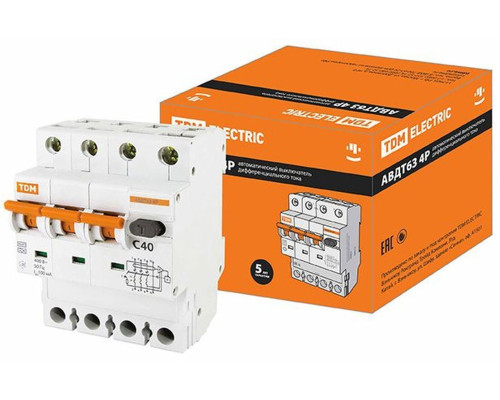

-Аппарат АВДТ63 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
-Аппарат занимает два стандартных модуля в щитке (36мм).
-Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
-На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено).
-Аппарат имеет повышенную помехозащищенность.
-В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом – контактная группа нулевого полюса и блок дифференциальной защиты.
Преимущества:
1. Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
2. Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику.
3. Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
4. Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
Технические характеристики
- Электрооборудование жилых и офисных зданий.
- Проведение тока в нормальном режиме.
- Отключение тока при коротких замыканиях или перегрузке.
- Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Применение:
1. Групповые линии, питающие розетки наружной установки.
2. Розеточные группы ванных и душевых помещений.
3. Цепи освещения подвалов и гаражей.
Конструкция:
-Аппарат АВДТ63 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
-Аппарат занимает два стандартных модуля в щитке (36мм).
-Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
-На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено).
-Аппарат имеет повышенную помехозащищенность.
-В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом – контактная группа нулевого полюса и блок дифференциальной защиты.
Преимущества:
1. Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
2. Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику.
3. Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
4. Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
Технические характеристики
| Производитель | TDM ELECTRIC |
| Характеристики срабатываемого электромагнитного расцепителя | C |
| Номинальный ток | 40 А |
| Количество полюсов | 3P+N |
| Номинальный отключающий дифференциальный ток | 100 мА |
| Рабочая характеристика при наличии дифференциального тока | A |
| Время отключения при номинальном дифференциальном токе, мс | ≤40 |
| Электрическая износостойкость, циклов ВО, не менее | 6 000 |
| Механическая износостойкость, циклов ВО, не менее | 15 000 |
| Условия эксплуатации | УХЛ4 |
| Степень защиты | IP20 |
| Максимальное сечение присоединяемых проводов | 25 мм² |
| Потребляемая мощность, Вт не более | 0,5 |
| Диапазон рабочих температур | –25°С...+40°С |
