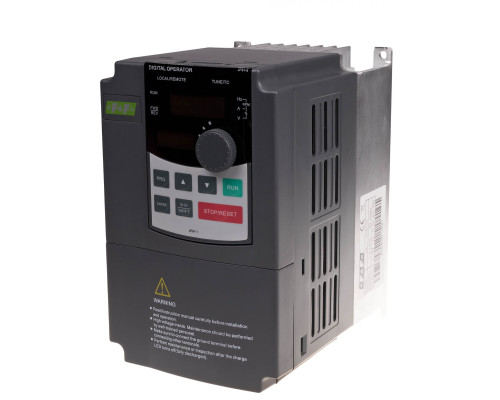

Малогабаритный однофазный частотный преобразователь для управления однофазным асинхронным короткозамкнутым двигателем с конденсатором предназначен для управления и преобразования частоты в маломощных однофазных асинхронных двигателях с конденсаторным пуском в таких приборах как кондиционеры воздуха, холодильные компрессоры, моечные машины, электровентиляторы, обдувочные аппараты, насосы, механический инструмент и прочее электрооборудование, где используются однофазные асинхронные двигатели.
\n
\nОсобенности:
\n- технологии векторного управления;
\n- улучшенный вращательный момент однофазного двигателя и бесперебойное переключение скорости;
\n- автоматическая энергосберегающая функция;
\n- съемный пульт управления;
\n- встроенный RS485;
\n- встроенный ПЛК;
\n- встроенный ПИД-регулятор;
\n- автоматическая регулировка выходного напряжения.
\n
\nПринцип работы
\nЧастотный преобразователь с ШИМ представляет собой инвертор с двойным преобразованием напряжения. Сначала сетевое напряжение 220 или 380В выпрямляется входным диодным мостом, затем сглаживается и фильтруется с помощью конденсаторов. Это первый этап преобразования. На втором этапе из постоянного напряжения, с помощью микросхем управления и выходных мостовых IGBT ключей, формируется ШИМ последовательность определенной частоты и скважности. На выходе частотного преобразователя выдаются пачки прямоугольных импульсов, но за счет индуктивности обмоток статора асинхронного двигателя, они интегрируются и превращаются наконец в напряжение близкое к синусоиде.
\n
\nТехнические характеристики
\n\n\n
\n
\nОсобенности:
\n- технологии векторного управления;
\n- улучшенный вращательный момент однофазного двигателя и бесперебойное переключение скорости;
\n- автоматическая энергосберегающая функция;
\n- съемный пульт управления;
\n- встроенный RS485;
\n- встроенный ПЛК;
\n- встроенный ПИД-регулятор;
\n- автоматическая регулировка выходного напряжения.
\n
\nПринцип работы
\nЧастотный преобразователь с ШИМ представляет собой инвертор с двойным преобразованием напряжения. Сначала сетевое напряжение 220 или 380В выпрямляется входным диодным мостом, затем сглаживается и фильтруется с помощью конденсаторов. Это первый этап преобразования. На втором этапе из постоянного напряжения, с помощью микросхем управления и выходных мостовых IGBT ключей, формируется ШИМ последовательность определенной частоты и скважности. На выходе частотного преобразователя выдаются пачки прямоугольных импульсов, но за счет индуктивности обмоток статора асинхронного двигателя, они интегрируются и превращаются наконец в напряжение близкое к синусоиде.
\n
\nТехнические характеристики
\n
| Напряжение питания | 230 В ±10% |
| Выходное напряжение | 3х230 В |
| Выходная частота | 0-400 Гц |
| Характеристика управления V/f | с фиксированным моментом, с уменьшенным моментом |
| Начальный момент | До 100% для 0,5Гц |
| Динамика регулировки скорости | 1:100 |
| Стабильность выходной скорости | ±0,5% |
| Входная мощность | 1,8 квА |
| Выходная мощность | 0,7 кВт |
| Выходной ток | 4 А |
| Рабочая температура | -10°С...+40°С |
| Влажность, не более | 90% (без конденсации) |
| Вибрация, не более | 0,5 G |
| Степень защиты | IP20 |
| Коммутационная износостойкость | >100000 циклов |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ВхШхГ), мм | 85х141х125 |
| Монтаж | на плоскость |
| Срок службы | 10 лет |
| Гарантиный срок | 2 года |
