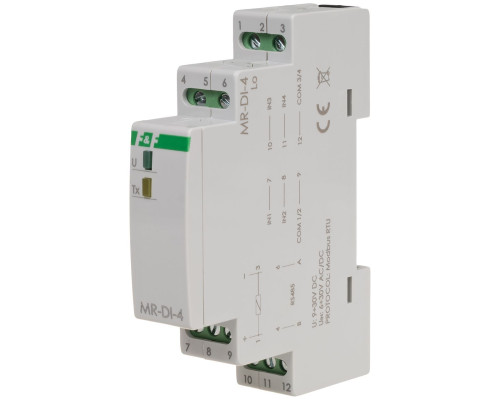

Модуль расширения цифровых входов MR-DI-4 предназначен для расширения количества цифровых входов программируемых логических контролеров. Информационный обмен с устройством осуществляется по последовательному интерфейсу RS-485 согласно протокола MODBUS RTU.
\n
\nФункции:
\n1. 4 независимых входа.
\n2. Входы могут работать с сигналами AC/DC.
\n3. Выбор параметра состояния 1: высокий или низкий уровень напряжения.
\n4. Выбор параметра состояния 1:замыканием или размыканием входной цепи.
\n5. Временный фильтр, позволяющий установить минимальную длительность входного сигнала (для подавления помех на входе).
\nМодуль расширения цифровых входов MR-DI-4 оборудован четырьмя входами. Модуль имеет настраиваемые параметры сработки входов сигналом низкого (0 В) или высокого (V+) уровня и замыканием или размыканием цепи входного сигнала. Временной фильтр предназначен для устранения помех (ложных импульсов), которые могут появиться на входе. Это установка минимальной длительности входного сигнала, который появится на входе и будет рассматриваться как изменение состояния. Более короткие сигналы игнорируются.
\nЧтение состояния входов, настройку всех параметров связи и обмена данными осуществляется через последовательный порт RS-485 с использованием протокола MODBUS RTU.
\nМодуль оборудован двумя светодиодами, расположенными на передней панели, которые отображают следующую информацию: зеленый- наличие напряжение питания; желтый- удачный обмен по протоколу MODBUS RTU.
\n
\nТехнические характеристики
\n\n\n
\n
\nФункции:
\n1. 4 независимых входа.
\n2. Входы могут работать с сигналами AC/DC.
\n3. Выбор параметра состояния 1: высокий или низкий уровень напряжения.
\n4. Выбор параметра состояния 1:замыканием или размыканием входной цепи.
\n5. Временный фильтр, позволяющий установить минимальную длительность входного сигнала (для подавления помех на входе).
\nМодуль расширения цифровых входов MR-DI-4 оборудован четырьмя входами. Модуль имеет настраиваемые параметры сработки входов сигналом низкого (0 В) или высокого (V+) уровня и замыканием или размыканием цепи входного сигнала. Временной фильтр предназначен для устранения помех (ложных импульсов), которые могут появиться на входе. Это установка минимальной длительности входного сигнала, который появится на входе и будет рассматриваться как изменение состояния. Более короткие сигналы игнорируются.
\nЧтение состояния входов, настройку всех параметров связи и обмена данными осуществляется через последовательный порт RS-485 с использованием протокола MODBUS RTU.
\nМодуль оборудован двумя светодиодами, расположенными на передней панели, которые отображают следующую информацию: зеленый- наличие напряжение питания; желтый- удачный обмен по протоколу MODBUS RTU.
\n
\nТехнические характеристики
\n
| Напряжение питания, DC | 9-30 В |
| Количество цифровых входов (DI) | 4 |
| Напряжение на входе (AC/DC) | 60÷30 (Lo) |
| Максимальная частота счета | 100 Гц |
| Сопротивление вхоодной цепи, кОм | 10 (Lo) |
| Последовательный интерфейс | RS-485 |
| Протокол | MODBUS RTU, SLAVE |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Рабочая температура | -20°С ÷ +50°С |
| Подключение | винтовые зажимы 2,5 мм² |
| Габариты (ВхШхГ), мм | 18х90х65 |
| Степень защиты | IP20 |
| Монтаж | на DIN-рейке 35 мм |
| Срок службы | 10 лет |
| Гарантиный срок | 2 года |
