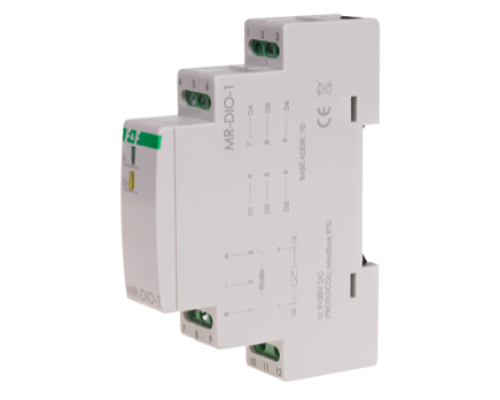

Модуль расширения входов/выходов MR-DIO-1 предназначен для расширения количества цифровых входов и выходов программируемых логических контроллеров. Информационный обмен с устройством осуществляется по последовательному интерфейсу RS-485 согласно протокола MODBUS RTU.
\nМодуль расширения входов/выходов MR-DIO-1 оборудован шестью универсальными контактами. Каждый контакт, в зависимости от потребностей, может работать, как вход для сигналов типа «сухой контакт» относительно минуса напряжения питания, или как выход типа «открытый коллектор», который коммутирует минус напряжения питания. В MR-DIO-1 реализована технология локальной памяти, которая заключается в том, что произвольный выход можно запрограммировать в произвольное состояние, которое будет автоматически активировано при подаче питания на модуль даже при отсутствии информационного обмена по последовательному интерфейсу. Это состояние\nназывается локальным состоянием контакта, в отличие от текущего состояния, которое может изменяться динамически в процессе информационного обмена с контроллером.
\nНовые локальные и текущие значения выходов, а также состояние входов и выходов можно установить или прочитать по последовательному интерфейсу RS-485 с помощью протокола MODBUS RTU. Большинство параметров обмена являются фиксированными, за исключением собственного сетевого адреса, - его можно установить с помощью многопозиционного переключателя, скрытого под передней панелью. M R - D I O - 1 оборудован с двумя светодиодами, расположенными на передней панели, которые отображают следующую информацию: зеленый - наличие напряжения питания; желтый - удачный обмен по протоколу MODBUS RTU.
\n
\nТехнические характеристики
\n\n\n
\nМодуль расширения входов/выходов MR-DIO-1 оборудован шестью универсальными контактами. Каждый контакт, в зависимости от потребностей, может работать, как вход для сигналов типа «сухой контакт» относительно минуса напряжения питания, или как выход типа «открытый коллектор», который коммутирует минус напряжения питания. В MR-DIO-1 реализована технология локальной памяти, которая заключается в том, что произвольный выход можно запрограммировать в произвольное состояние, которое будет автоматически активировано при подаче питания на модуль даже при отсутствии информационного обмена по последовательному интерфейсу. Это состояние\nназывается локальным состоянием контакта, в отличие от текущего состояния, которое может изменяться динамически в процессе информационного обмена с контроллером.
\nНовые локальные и текущие значения выходов, а также состояние входов и выходов можно установить или прочитать по последовательному интерфейсу RS-485 с помощью протокола MODBUS RTU. Большинство параметров обмена являются фиксированными, за исключением собственного сетевого адреса, - его можно установить с помощью многопозиционного переключателя, скрытого под передней панелью. M R - D I O - 1 оборудован с двумя светодиодами, расположенными на передней панели, которые отображают следующую информацию: зеленый - наличие напряжения питания; желтый - удачный обмен по протоколу MODBUS RTU.
\n
\nТехнические характеристики
\n
| Напряжение питания, DC | 9-30 В |
| Максимальный ток потребления, мА | 25 |
| Количество цифровых входов/выходов | 6 |
| Макс допустимое напряжение на выходе | 50 В |
| Максимальный рабочий ток выхода, постоянный | 100 мА |
| Максимальный рабочий ток выхода, импульсный | 200 мА |
| Последовательный интерфейс | RS-485 |
| Протокол | MODBUS RTU, SLAVE |
| Рабочая температура | -20°С ÷ +50°С |
| Относительная влажность воздуха | до 85% при +30°С |
| Подключение | винтовые зажимы 1,5 мм² |
| Момент зажима | 0,4 Нм |
| Размер | 1 модуль (18 мм) |
| Степень защиты | IP20 |
| Срок службы | 10 лет |
| Гарантиный срок | 2 года |
