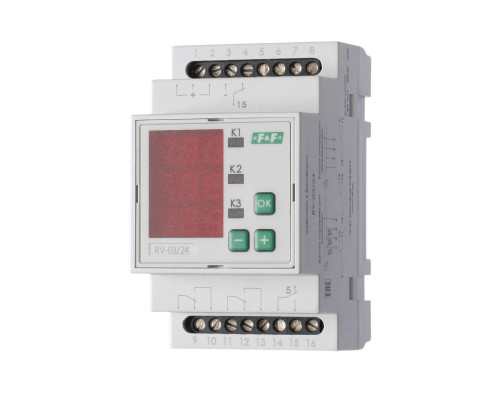

Реле времени RV-03-24 предназначено для включения / выключения трех независимых нагрузок в системах автоматики по предварительно установленным интервалам времени. Выдержка времени отсчитывается с момента подачи напряжения питания или подачи управляющего сигнала.
\n
\nПринцип работы
\nОтсчет выдержки времени начинается с момента подачи напряжения питания или подачи управляющего сигнала.
\nРеле времени имеет 9 режимов работы:
\n1. Режим F1.1...F1.3 – «Формирование импульса по К1. Задержка включения нагрузки по К2 и К3»;
\n2. Режим F2.1...F2.3 – «Формирование импульса по К1. Задержка выключения нагрузки по К2 и К3»;
\n3. Режим F3.1...F3.3 – «Формирование импульса по К1. Задержка включения по К2. Задержка выключения по К3»;
\n4. Режим F4.1...F4.3 – «Задержка включения по К1...К3»;
\n5. Режим F5.1...F5.3 – «Задержка выключения по К1...К3»;
\n6. Режим F6.1...F6.3 – «Групповая циклическая работа по К1...К3»;
\n7. Режим F7.1...F7.3 – «Циклическое последовательное включение трёх нагрузок»;
\n8. Режим F8.1...F8.3 – «Циклическое последовательное включение двух нагрузок по К2, К3»;
\n9. Режим F9.1...F9.3 – «Трёхканальное реле с независимым исполнением программ по каждому каналу».
\nРеле может работать только в одном из указанных выше режимов!
\nПользователь может настроить и сохранить в каждом режиме по три различные программы для быстрой смены.
\n
\nТехнические характеристики
\n\n\n
\n
\nКомплект поставки:
\nРеле времени- 1 шт.
\nРуководство по эксплуатации.
\nУпаковка.
\n
\nПринцип работы
\nОтсчет выдержки времени начинается с момента подачи напряжения питания или подачи управляющего сигнала.
\nРеле времени имеет 9 режимов работы:
\n1. Режим F1.1...F1.3 – «Формирование импульса по К1. Задержка включения нагрузки по К2 и К3»;
\n2. Режим F2.1...F2.3 – «Формирование импульса по К1. Задержка выключения нагрузки по К2 и К3»;
\n3. Режим F3.1...F3.3 – «Формирование импульса по К1. Задержка включения по К2. Задержка выключения по К3»;
\n4. Режим F4.1...F4.3 – «Задержка включения по К1...К3»;
\n5. Режим F5.1...F5.3 – «Задержка выключения по К1...К3»;
\n6. Режим F6.1...F6.3 – «Групповая циклическая работа по К1...К3»;
\n7. Режим F7.1...F7.3 – «Циклическое последовательное включение трёх нагрузок»;
\n8. Режим F8.1...F8.3 – «Циклическое последовательное включение двух нагрузок по К2, К3»;
\n9. Режим F9.1...F9.3 – «Трёхканальное реле с независимым исполнением программ по каждому каналу».
\nРеле может работать только в одном из указанных выше режимов!
\nПользователь может настроить и сохранить в каждом режиме по три различные программы для быстрой смены.
\n
\nТехнические характеристики
\n
| Напряжение питания, В | 244 AC/DC |
| Максимальный коммутируемый ток (при AC-1), А | 3х8/250 В АС (30 В DC) |
| Максимальный коммутируемый ток (при AC-15), А | 3х2/250 В АС |
| Контакт | 3NO/NC |
| Диапазон выдержки времени | 0-99ч99мин99,9с |
| Дискретность установки времени, с | 0,1 |
| Ток управления, мА, не более | 1 |
| Потребляемая мощность, Вт | 3 |
| Диапазон рабочих температур, °С | -25...+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 52х90х65 |
| Подключение | винтовые зажимы 2,5 мм² |
| Тип корпуса | 3S |
| Масса, г | 146 |
| Монтаж | на DIN-рейке 35 мм |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 10 |
\nКомплект поставки:
\nРеле времени- 1 шт.
\nРуководство по эксплуатации.
\nУпаковка.
