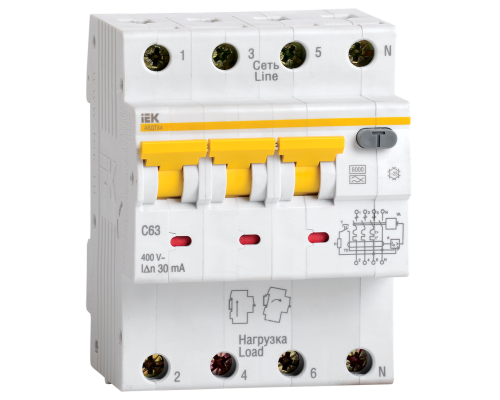

Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц.
\nАВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
\nАВДТ34 выпускаются в четырехполюсном исполнении на номинальные токи 6, 10, 16, 25, 32, 40, 50, 63 А и номинальные отключающие дифференциальные токи 10, 30, 100, 300 мА.
\n
\nПреимущества:
\n1. Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков.
\n2. Номинальный условный ток короткого замыкания 6000А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты.
\n3. Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
\n4. Высокая электрическая износостойкость - не менее 6000 включений.
\n5. Серебросодержащие напайки на контактах.
\n6. Широкий ассортимент номинальных токов (6, 10, 16, 25, 32, 40, 50, 63 А) и номинальных отключающих дифференциальных токов (10, 30, 100, 300 мА)
\n7. Индикатор положения контактов.
\n8. Расширенный диапазон рабочих температур от –25°С до +40°С.
\n9. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
\n10. Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
\n11. Главные контакты 4-х полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично \"обрыву нуля\" в сети.
\n
\nТехнические характеристики
\n\n\n
\nАВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
\nАВДТ34 выпускаются в четырехполюсном исполнении на номинальные токи 6, 10, 16, 25, 32, 40, 50, 63 А и номинальные отключающие дифференциальные токи 10, 30, 100, 300 мА.
\n
\nПреимущества:
\n1. Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков.
\n2. Номинальный условный ток короткого замыкания 6000А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты.
\n3. Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
\n4. Высокая электрическая износостойкость - не менее 6000 включений.
\n5. Серебросодержащие напайки на контактах.
\n6. Широкий ассортимент номинальных токов (6, 10, 16, 25, 32, 40, 50, 63 А) и номинальных отключающих дифференциальных токов (10, 30, 100, 300 мА)
\n7. Индикатор положения контактов.
\n8. Расширенный диапазон рабочих температур от –25°С до +40°С.
\n9. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
\n10. Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
\n11. Главные контакты 4-х полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично \"обрыву нуля\" в сети.
\n
\nТехнические характеристики
\n
| Количество полюсов | 4 |
| Количество защищенных полюсов | 3 |
| Номинальный ток | 16 А |
| Номин раб напряжение | 400 В |
| Отключающая способность по EN 60898 | 6 кА |
| Номинальный ток утечки | 0,03 А |
| Тип тока утечки | A |
| Характеристика срабатывания - кривая тока | C |
| Ширина по количеству модульных расстояний | 4 |
| Макс сечение входящего кабеля | 25 мм² |
| Номин импульсное выдерживаемое напряжение | 4 кВ |
| Тип монтажа | на DIN-рейку |
| Частота | 50 Гц |
| Степень защиты - IP | IP20 |
| Тип расцепителя | тепловой, электромагнитный |
| Тип подключения | винтовое соединение |
| Срок службы, лет | 15 |
| Гарантийный срок, лет | 7 |
