Назначение
- Проведение тока в нормальном режиме.
- Отключение тока при коротких замыканиях или перегрузке.
- Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Применение
- Жилищно-коммунальное хозяйство и офисы.
- Строительные объекты.
- Промышленные здания.
- Электрифицированные рекламные конструкции.
Материалы
- Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Преимущества
- Цена гораздо ниже, чем при покупке УЗО и автоматического выключателя за счет совмещения функций в одном изделии.
- Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.
- Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
- которая в случае срабатывания аппарата по дифференциальному току выходит из корпуса и препятствует повторному включению аппарата без возврата ее в корпус.
- Наличие двойного одновременного подключения. Шина и проводник значительно расширяет диапазон возможных схемных решений.
Упаковка
- Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку
- АД12 2Р по 3 шт. АД14 4Р по 2 шт.
Конструкция

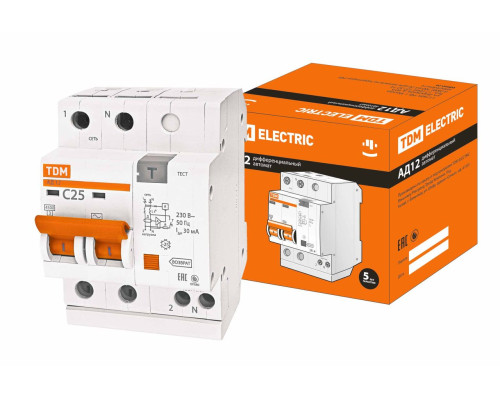

- Аппараты АД12 и АД14 сочетают в себе функции автоматического выключателя и выключателя дифференциального тока.
- Защита от сверхтоков в каждом из полюсов (2Р или 4Р).
- Возможность подключения дополнительных аксессуаров КС47 и КСВ47.
| Наименование параметра | Значение |
|---|---|
| Соответствуют стандартам | ГОСТ Р 51327.1-2010 |
| Условия эксплуатации | УХЛ4 |
| Степень защиты выключателя | IP20 |
| Электрическая износостойкость, циклов В-О, не менее | 6000 |
| Механическая износостойкость, циклов В-О, не менее | 20000 |
| Сечение подключаемых проводников | Вход: 25 – для многожильного проводника, 35 – для одножильного Выход: 16/25 – для многожильного проводника, 25/35 – для одножильного |
| Наличие драгоценных металлов (серебро), г/полюс | от 0,15 до 0,22 |
| Масса (Кг) | 2-полюсные – 0,25; 2-полюсные – 0,45 |
| Диапазон рабочих температур, °С | от –25 до +40 |
| Момент затяжки, Н*м | 3 |
| Номинальное напряжение частотой 50 Гц (В) | 230 / 400 |
| Номинальный ток (А) | 6, 10, 16; 20; 25; 32; 40; 50; 63 |
| Номинальный отключающий дифференциальный ток (А) | 10; 30; 100; 300 |
| Номинальный условный дифференциальный ток короткого замыкания (А) | 4500 |
| Характеристики срабатывания электромагнитного расцепителя | С |
| Рабочая характеристика при наличии дифференциального тока (А) | АС |
| Время отключения при номинальном дифференциальном токе, мс (А) | ≤40 |
| Число полюсов | 2, 4 |
