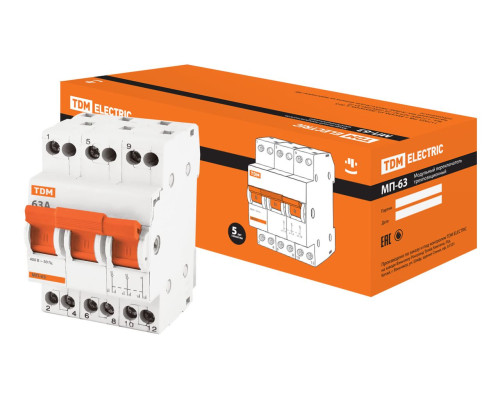

Модульный переключатель трехпозиционный МП-63 3P 63А TDM

Маркировка

• Номинальный ток – значение тока в амперах (А), который переключатель способен пропускать бесконечно долго и оставаться в работоспособном состоянии
• Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
• Количество полюсов 1, 2, 3,4

Материалы

• Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
• Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.

Конструкция

• Ширина модуля – 18мм.
• Три фиксированных положения рукоятки I-0-II.
• Среднее положение рукоятки фиксирует нулевое положение контактов.
• В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
• Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.

Удобство монтажа

• Клеммы аппарата промаркированы, что позволяет избежать ошибок при монтаже.
• Переключатели МП-63 могут устанавливаться в любом положении без изменения их номинальных характеристик.
• Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
• Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

Наименование параметра	Значение
Номинальное напряжение частотой 50 Гц, В	230/400
Номинальный ток, А	6; 10; 16; 20; 25; 32; 40; 50; 63
Число полюсов	1, 2, 3, 4
Категория применения	АС22 В
Степень защиты выключателя	IP 20
Электрическая износостойкость, циклов В­О, не менее	10 000
Механическая износостойкость, циклов В­О, не менее	30 000
Максимальное сечение присоединяемых проводов, мм2	16
Наличие драгоценных металлов (серебро), г/полюс	0,1÷0,4
Масса 1 полюса, кг	0,073
Диапазон рабочих температур, °С	–20 ÷ +40
Момент затяжки, Н*м	2

Таблица аналогов
