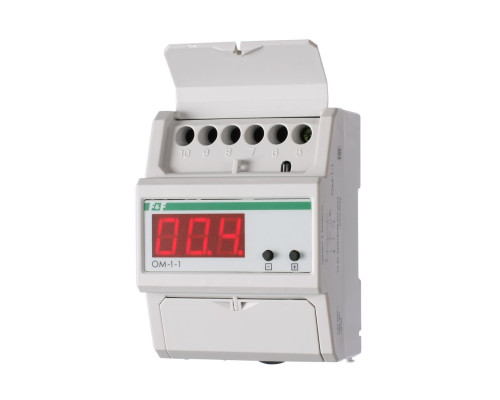

OM-1-1 ограничитель мощности

Ограничитель мощность используется для контроля мощности в однофазной сети переменного тока, потребляемой электрооборудованием. Обеспечивает отключение нагрузки от сети питания при превышении установленного значения мощности, а также при повышении, либо понижении напряжения в питающей сети.
\nПрименяется в однофазных сетях переменного тока для защиты электропроводки, электрооборудования и т.п. от превышения потребления электроэнергии выше установленного максимального значения мощности, ограничение потребления электроэнергии в целях несанкционированного подключения посторонних потребителей к питающей сети.
\n
\nОсобенности:
\n- диапазон контролируемой мощности 1,5…18 кВт/кВА;
\n- функция выбора измерения активной, либо полной мощности;
\n- защита нагрузки от пониженного и повышенного напряжения;
\n- режим ускоренного отключения, не более 0,2 сек, при коротком замыкании в нагрузке;
\n- функция счетчика количества отключений нагрузки с блокировкой исполнительного реле при превышении количества отключений;
\n- LED индикатор отображения величины текущей мгновенной мощности (активной или полной), параметров напряжения, тока, косинуса φ, аварийных режимов работы;
\n- контакт 1NO, 75 А.
\n
\nПринцип работы
\nОграничитель мощности контролирует величину напряжения и тока, вычисляет потребляемое нагрузкой (активная (кВт) или полная (кВА)) действующее значение мощности с отображением на LED индикаторе. Если напряжение находится в заданном диапазоне и мощность не превышает установленное значение, замкнуты контакты 1-4 реле, нагрузка подключена с сети питания. При превышении потребляемой мощности, а также при повышении, либо понижении напряжения в питающей сети, контакты 1-4 реле размыкаются, нагрузка отключается. Мощность, время отключения, повторного включения и количество отключений нагрузки до блокировки реле управления нагрузкой, а также величина минимального и максимального порогов напряжения отключения устанавливаются потребителем при настройке реле.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В/Гц	50...450/50
Максимальный коммутируемый ток, А	75 AC-1/250
Контакт	1NO
Диапазон контролируемой мощности, кВт	1,5...1,8
Время задержки откл. при превышении мощности	1 с...5 мин
Время задержки отключения при КЗ в нагрузке, с	0,2
Время повторного включения	2 с...9 мин 59 с
Диапазон уставок напряжений (нижний порог/верхний порог), В	130...210/230...270
Время повторного включения при превышении порога напряжения	2 с...9 мин 59 с
Значение счетчика отключения нагрузки	0...250
Погрешность измерения тока в диапазоне 6-75 А, %	< 3
Погрешность измерения напряжения, %	2
Диапазон рабочих температур, °С	-25...+50
Степень защиты	IP20
Коммутационная износостойкость, циклов	100000
Степень загрязнения среды	2
Категория напряжения	III
Потребляемая мощность, Вт	1
Габариты (ШхВхГ), мм	75х100х66
Подключение	винтовые зажимы 25 мм²
Момент затяжки винтового соединения, Нм	1,2
Тип корпуса	4,5S
Монтаж	на DIN- рейку 35 мм
Срок службы, лет	10
Гарантийный срок, лет	2
