Назначение:
1. Защита от грозовых импульсных перенапряжений.
2. Защита от коммутационных импульсных перенапряжений.
Применение:
-Устанавливают в месте ввода электроэнергии в здания или на вводе главного распределительного щита объекта до коммутационнаых и защитных аппаратов и счётчика.
Ограничители класса В – предназначены для защиты объектов от непосредственного воздействия тока молнии (выравнивают потенциал в здании), атмосферных и коммутационных перенапряжений. Устанавливают на вводе в здание во вводно-распределительном устройстве (ВРУ) или главном распределительном щите (ГРщ).

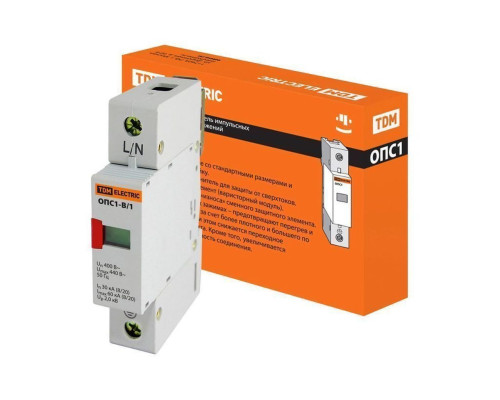

Конструкция:
-Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
-На лицевой панели ограничителя ОПС1 реализован визуальный указатель «износа» сменного защитного модуля.
-В каждом полюсе предусмотрен тепловой инерционный расцепитель для защиты варисторного элемента от перегрева.
-Сменный варисторный модуль позволяет провести замену, не отключая подключенные провода и не снимая основание.
Преимущества:
1. Металлическая подпружиненная защёлка позволяет надежно фиксировать аппарат на DIN-рейке.
2. Совместимость размеров позволяет установить аппарат в стандартный щиток с любыми аппаратами модульной серии.
3. Защитная плёнка на каждом ограничителе предохраняет его от пыли и влаги. Она так же является гарантией того, то аппарат новый и находится в заводской упаковке.
4. Клеммные зажимы ограничителя промаркированы и подписаны (Сеть/ Земля), что позволяет избежать ошибок при монтаже.
Технические характеристики
1. Защита от грозовых импульсных перенапряжений.
2. Защита от коммутационных импульсных перенапряжений.
Применение:
-Устанавливают в месте ввода электроэнергии в здания или на вводе главного распределительного щита объекта до коммутационнаых и защитных аппаратов и счётчика.
Ограничители класса В – предназначены для защиты объектов от непосредственного воздействия тока молнии (выравнивают потенциал в здании), атмосферных и коммутационных перенапряжений. Устанавливают на вводе в здание во вводно-распределительном устройстве (ВРУ) или главном распределительном щите (ГРщ).
Конструкция:
-Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
-На лицевой панели ограничителя ОПС1 реализован визуальный указатель «износа» сменного защитного модуля.
-В каждом полюсе предусмотрен тепловой инерционный расцепитель для защиты варисторного элемента от перегрева.
-Сменный варисторный модуль позволяет провести замену, не отключая подключенные провода и не снимая основание.
Преимущества:
1. Металлическая подпружиненная защёлка позволяет надежно фиксировать аппарат на DIN-рейке.
2. Совместимость размеров позволяет установить аппарат в стандартный щиток с любыми аппаратами модульной серии.
3. Защитная плёнка на каждом ограничителе предохраняет его от пыли и влаги. Она так же является гарантией того, то аппарат новый и находится в заводской упаковке.
4. Клеммные зажимы ограничителя промаркированы и подписаны (Сеть/ Земля), что позволяет избежать ошибок при монтаже.
Технические характеристики
| Производитель | TDM ELECTRIC |
| Номинальное рабочее напряжение | 400 В |
| Максимальное рабочее напряжение | 440 В |
| Номинальный разрядный ток 8/20 мкс, кА | 30 |
| Максимальный разрядный ток 8/20 мкс, кА | 60 |
| Уровень напряжения защиты, не более, кВ | 2,0 |
| Классификационное напряжение, В | 700 |
| Время реакции, не более, нс | 25 |
| Количество полюсов | 1 |
| Материал | пластик, не поддерживающий горение |
| Условия эксплуатации | УХЛ4 |
| Максимальное сечение присоединяемых проводов | 25 мм² |
