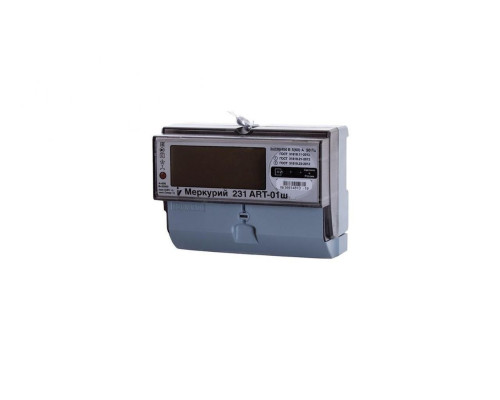

Счетчики предназначены для однонаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и возможностью передачи информации через оптопорт.
\n
\nСчетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).\n
\nА – учет активной энергии
\nR – учет реактивной энергии
\nТ – внутренний тарификатор, электронные пломбы
\nш – измерительные элементы – шунты
\n
\nОсобенности:
\n1. Минимальные габариты в своем классе, крепление на DIN-рейку.
\n2. Оптопорт для программирования тарифного расписания и чтения измеряемых параметров и журналов событий.
\n3. Отсутствие магниточувствительных элементов в измерительных цепях и системе питания.
\n4. Неразъемная конструкция, разрушаемая при попытке вскрытия.
\n5. Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
\n-энергия всего от сброса показаний;
\n-энергия на начало текущих и 123 предыдущих суток;
\n-энергия на начало текущего и 36 предыдущих месяцев;
\n-энергия на начало текущего и предыдущего года;
\n-расход за текущие и предыдущие сутки;
\n- расход за текущий и 11 предыдущих месяцев.
\n6. Учет электроэнергии независимо от фазировки токовых цепей(учет по модулю).
\n7. Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
\n8. Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.
\n9. Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 60 минут с ежемесячным расписанием.
\n10 Ведение журналов событий, включая события показателей качества электроэнергии.
\n11. Автоматическая самодиагностика с индикацией ошибок.
\n12. Энергонезависимая электронная пломба.
\n13. Запись несанкционированных воздействий в нестираемые журналы событий.
\n14. Индикация параметров на ЖКИ при отключенном питании.
\n15. Неразъемная конструкция, разрушаемая при попытке вскрытия.
\n
\n\n\n
\n
\nСчетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).\n
\nА – учет активной энергии
\nR – учет реактивной энергии
\nТ – внутренний тарификатор, электронные пломбы
\nш – измерительные элементы – шунты
\n
\nОсобенности:
\n1. Минимальные габариты в своем классе, крепление на DIN-рейку.
\n2. Оптопорт для программирования тарифного расписания и чтения измеряемых параметров и журналов событий.
\n3. Отсутствие магниточувствительных элементов в измерительных цепях и системе питания.
\n4. Неразъемная конструкция, разрушаемая при попытке вскрытия.
\n5. Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
\n-энергия всего от сброса показаний;
\n-энергия на начало текущих и 123 предыдущих суток;
\n-энергия на начало текущего и 36 предыдущих месяцев;
\n-энергия на начало текущего и предыдущего года;
\n-расход за текущие и предыдущие сутки;
\n- расход за текущий и 11 предыдущих месяцев.
\n6. Учет электроэнергии независимо от фазировки токовых цепей(учет по модулю).
\n7. Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
\n8. Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.
\n9. Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 60 минут с ежемесячным расписанием.
\n10 Ведение журналов событий, включая события показателей качества электроэнергии.
\n11. Автоматическая самодиагностика с индикацией ошибок.
\n12. Энергонезависимая электронная пломба.
\n13. Запись несанкционированных воздействий в нестираемые журналы событий.
\n14. Индикация параметров на ЖКИ при отключенном питании.
\n15. Неразъемная конструкция, разрушаемая при попытке вскрытия.
\n
\n
| Тип счетчика | электронный |
| Количество фаз | трёхфазный |
| Тип тарифа | многотарифный |
| Количество тарифов | 4 |
| Класс точности счетчиков (актив. / реактив.) | 1/2 |
| Номинальное напряжение, В | 3*230/400 |
| Базовый / максимальный ток, А | 5/60 |
| Максимальный ток в течение 10 мс | 30*I макс |
| Чувствительность при измерении активной энергии, А | 0,02 |
| Активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, Вт/В*А | 1,5/9 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А | 0,5 |
| Межповерочный интервал, лет | 16 лет |
| Сохранность данных при перерывах питания, не менее, лет | 10 |
| Диапазон рабочих температур, °С | от -45 до +70 |
| Масса, не более, кг | 0,50 |

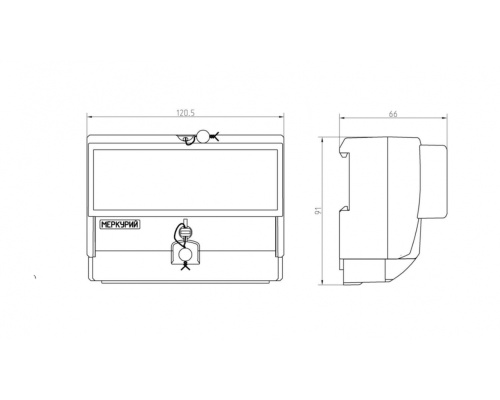

| Габариты (ДхШхВ), мм | 120x90x65 |
| Наработка на отказ, не менее, ч | 320 000 |
| Гарантийный срок эксплуатации, лет | 3 |
| Упаковка, шт | 1/32 |
