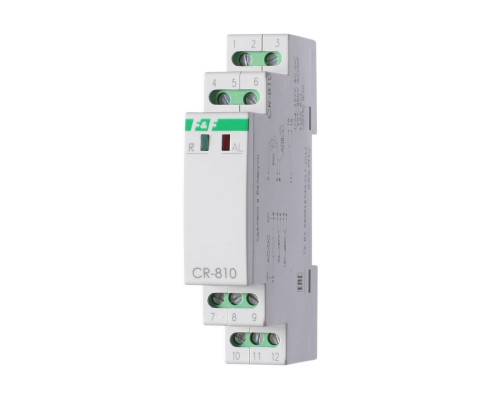

Реле защиты электродвигателей CR-810 предназначено для контроля температуры обмоток и защиты от перегрева электродвигателей, генераторов, трансформаторов, оснащенных температурными датчиками (термисторами).
\n
\nПринцип работы
\nЕсли температура обмоток и напряжение питания реле в пределах нормы, контакты исполнительного реле замкнуты (11-12), нагрузка подключается к сети питания. С увеличением температуры обмоток электроустановки сопротивление цепи датчиков возрастает, и при превышении значения 3000 Ом нагрузка отключается от сети питания (контакты 11-12 размыкаются). Реле включается автоматически при понижении температуры электроустановки (сопротивление цепи датчиков менее 1800 Ом). Функцию автоматического повторного\nвключения можно отключить установив перемычку на клеммы 8-9. Также реле отключает нагрузку от сети питания при понижении сопротивления цепи датчиков ниже 100 Ом (короткое замыкание) или при отключении напряжения питания самого реле. Температурные датчики\n(термисторы) соединяются между собой последовательно.
\n
\nТехнические характеристики
\n\n\n
\n
\nКомплект поставки:
\n1. Реле зашиты электродвигателей -1 шт.
\n2. Руководство по эксплуатации
\n3. Упаковка
\n
\nПринцип работы
\nЕсли температура обмоток и напряжение питания реле в пределах нормы, контакты исполнительного реле замкнуты (11-12), нагрузка подключается к сети питания. С увеличением температуры обмоток электроустановки сопротивление цепи датчиков возрастает, и при превышении значения 3000 Ом нагрузка отключается от сети питания (контакты 11-12 размыкаются). Реле включается автоматически при понижении температуры электроустановки (сопротивление цепи датчиков менее 1800 Ом). Функцию автоматического повторного\nвключения можно отключить установив перемычку на клеммы 8-9. Также реле отключает нагрузку от сети питания при понижении сопротивления цепи датчиков ниже 100 Ом (короткое замыкание) или при отключении напряжения питания самого реле. Температурные датчики\n(термисторы) соединяются между собой последовательно.
\n
\nТехнические характеристики
\n
| Напряжение питания (перемычка 4-6 установлена), В | 24...127 AC/DC |
| Напряжение питания (перемычка 4-6 отсутсвует), В | 127...450 AC/DC |
| Максимальный коммутируемый ток, А | 16 AC-1 |
| Максимальный ток катушки контактора, А | 3 AC-15 |
| Номинальное напряжение контактов, В | 250 AC |
| Контакт | 1NO/NC (1 переключающий) |
| Индикация | 2 светодиода |
| Сопротивление петли датчиков (контакты реле разомкнуты), Ом | <100, >3000 |
| Сопротивление петли датчиков (контакты реле замкнуты), Ом | 110...1800 |
| Тип датчиков | PTC термисторы |
| Временные задержки, готовность реле, повторный пуск, с | 1 |
| Временные задержки, отключение при снижении сопротивления, с | 0,5 |
| Временные задержки, отключение при повышении сопротивления, с | 0,5 |
| Количество датчиков | 1...6 |
| Соединения датчиков | последовательное |
| Потребляемая мощность, Вт | 1,5 |
| Коммутационная износостойкость, циклов | 100000 |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Подключение | винтовые зажимы 2,5 мм² |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Тип корпуса | 1S |
| Масса, кг | 0,070 |
| Монтаж | на DIN-рейке 35 мм |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 10 |
\nКомплект поставки:
\n1. Реле зашиты электродвигателей -1 шт.
\n2. Руководство по эксплуатации
\n3. Упаковка
