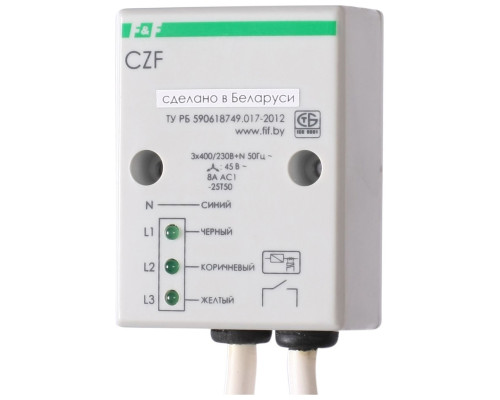

CZF автомат защиты электродвигателей

Реле контроля фаз CZF предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети, в случаях:
\n1. Отсутствия напряжения хотя бы в одной из фаз.
\n2. Асимметрии напряжения.
\n3. Повышения напряжения более 280 В.
\n4. Снижения напряжения менее 150 В.
\n5. Обрыва нулевого провода.
\n
\nПринцип работы
\nЕсли напряжение в пределах нормы, то контакты исполнительного реле замкнуты, горят светодиоды на панели управления и нагрузка подключена к сети питания. В случае повышения напряжения более 280 В, снижения менее 150 В или асимметрии напряжений контакты\nреле размыкаются и контактор отключается. Задержка отключения при асимметрии составляет 5 с, при повышении напряжения выше 280 В или снижении ниже 150 В – 1 с. Включение происходит автоматически после восстановления сетевого напряжения питания\nс задержкой 5 с. Реле измеряет истиное среднеквадратичное значение напряжение (TrueRMS), даже в случае искаженного напряжения питания.
\n
\nФункциональные особенности:
\n1. Контроль наличия фаз.
\n2. Контроль асимметрии между фазами.
\n3. Контроль верхнего значения напряжения.
\n4. Контроль нижнего значения напряжения.
\n5. Контроль обрыва нулевого провода.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\\\n\n\n\n\n\n\n \n

Напряжение питания, В	3х230+N
Максимальный коммутируемый ток, А	10 AC-1/ 250В AC
Контакт	1 NO (1 нормально открытый)
Максимальный ток катушки контактора, А	2 АС-15
Индикация	3 светодиода
Напряжение отключения (при падении напряжения в фазах), В	150
Напряжение отключения (при повышении напряжения в фазах), В	280
Асимметрия напряжения, В	45
Гистерезис, В	5
Задержка отключения при асимметрии, с	5
Задержка отключения при падении напряжения, с	1
Задержка отключения при повышении напряжения, с	1
Задержка включения, с	5
Потребляемая мощность, Вт	1,6
Коммутационная износостойкость, циклов	100000
Степень защиты	IP50
Степень загрязнения среды	2
Категория перенапряжения	III
Подключение	провод ПВС 4х0,5 мм², L=0.5 м; 2х0,5 мм, L=0.5 м
Габариты (ШхВхГ), мм	50х67х26
Тип корпуса	A8
Масса, кг	0,1
Монтаж	на плоскость
Гарантийный срок, лет	2
Срок службы, лет	10

\n
\nКомплект поставки:
\n1. Реле контроля фаз-1 шт.
\n2. Руководство по эксплуатации
\n3. Упаковка
