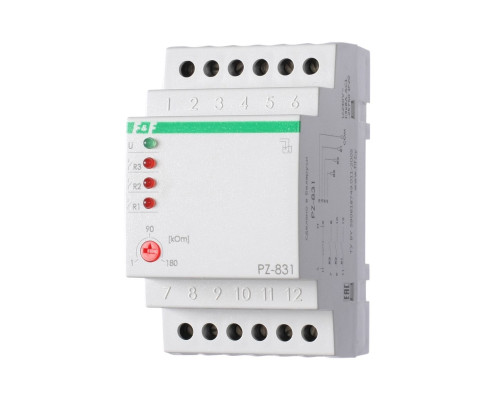

Реле контроля уровня PZ-831 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.
\n
\nОсобенности:
\n- три уровня контроля жидкости;
\n- напряжение питания 230 В, 50 Гц;
\n- регулируемый диапазон сопротивления 1…180 кОм;
\n- контакт 3NO/NC, максимальный ток нагрузки 3х8 А;
\n- без зондов в комплекте.
\n
\nПринцип работы
\nПринцип работы кондуктометрических датчиков основан на том, что при достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает электрод зонда (зонд 1, зонд 2, зонд 3) с электродом зонда COM, в цепи протекает электрический ток, приводя к срабатыванию реле. Настройка чувствительности зондов осуществляется регулировкой входного сопротивления реле (регулировка SENS на лицевой панели изделия). Зонды уровня питаются переменным напряжением, имеют гальваническую изоляцию от сети питания и контактов управления нагрузкой.
\n
\nТехнические характеристики
\n\n\n
\n
\nКомплект поставки:
\nРеле контроля уровня PZ-831-1 шт;
\nРуководство по эксплуатации;
\nУпаковка.
\n
\nОсобенности:
\n- три уровня контроля жидкости;
\n- напряжение питания 230 В, 50 Гц;
\n- регулируемый диапазон сопротивления 1…180 кОм;
\n- контакт 3NO/NC, максимальный ток нагрузки 3х8 А;
\n- без зондов в комплекте.
\n
\nПринцип работы
\nПринцип работы кондуктометрических датчиков основан на том, что при достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает электрод зонда (зонд 1, зонд 2, зонд 3) с электродом зонда COM, в цепи протекает электрический ток, приводя к срабатыванию реле. Настройка чувствительности зондов осуществляется регулировкой входного сопротивления реле (регулировка SENS на лицевой панели изделия). Зонды уровня питаются переменным напряжением, имеют гальваническую изоляцию от сети питания и контактов управления нагрузкой.
\n
\nТехнические характеристики
\n
| Напряжение питания, В/Гц | 230 АС/50 |
| Макс. коммутируемый ток, А | 3х8 AС-1 / 250 В |
| Максимальный ток катушки контактора, А | 3х2 AC-15 / 250 В |
| Контакт | 3NO |
| Количество контролируемых уровней | 3 |
| Напряжение питания датчика, не более, В | <6 AC |
| Ток потребления датчика, не более, мА | 2 |
| Диапазон регулируемого сопротивления, кОм | 1...180 |
| Потребляемая мощность, не более, Вт | 1 |
| Коммутационная износостойкость, не более, циклов | 100000 |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Диапазон рабочих температур,°С | -25...+50 |
| Подключение | винтовые зажимы 2,5 мм² |
| Габариты (ШхВхГ), мм | 52х90х65 |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Тип корпуса | 3S |
| Масса, кг | 0,225 |
| Монтаж | на DIN-рейке 35 мм |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
\nКомплект поставки:
\nРеле контроля уровня PZ-831-1 шт;
\nРуководство по эксплуатации;
\nУпаковка.
