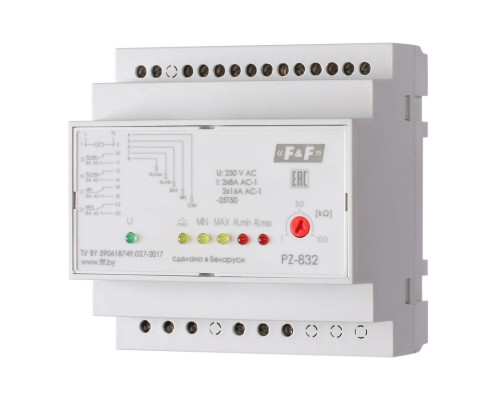

PZ-832 реле контроля уровня (без датчиков)

Реле контроля уровня PZ-832 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.
\n
\nОсобенности:
\n- четыре уровня контроля жидкости;
\n- напряжение питания 230 В, 50 Гц;
\n- регулируемый диапазон сопротивления 1…100 кОм;
\n- контакт 4NO/NC, максимальный ток нагрузки: 2х8 А (аварийный уровень), 2х16 А (контрольный уровень);
\n- без зондов в комплекте.
\n
\nПринцип работы
\nРеле имеет четыре канала контроля уровня: два аварийных - нижний ALmin и верхний ALmax и два контрольных - MIN и МАХ уровня. Дополнительные аварийные уровни предназначены для контроля от переполнения (опустошения) резервуара. При достижении жидкостью в емкости определенного уровня замыкается электрод зонда (зонд ALmin, зонд MIN, зонд MAX, зонд ALmax) с электродом зонда COM, в среде жидкости протекает электрический ток, приводя к срабатыванию реле по каждому из аварийных и контрольных уровней. Настройка чувствительности зондов осуществляется регулировкой входного сопротивления реле на лицевой панели изделия). Зонды питаются переменным напряжением, имеют гальваническую развязку от сети питания и контактов управления нагрузкой.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В/Гц	230 АС/50
Макс. коммутируемый ток (аварийный уровень), А	2х8 AС-1 / 250 В
Макс. коммутируемый ток (контрольный уровень), А	2х16 AС-1 / 250 В
Контакт	4NO/NC
Максимальный ток катушки контактора (аварийный уровень), А	2х2 AC-15 / 250 В
Максимальный ток катушки контактора (контрольный уровень), А	2х3 AC-15 / 250 В
Количество контролируемых уровней	4
Напряжение питания датчика, не более, В	<6 AC
Ток потребления датчика, не более, мА	2
Диапазон регулируемого сопротивления, кОм	1...100
Задержка включения, с	>2
Потребляемая мощность, Вт	1
Коммутационная износостойкость, не более, циклов	100000
Степень защиты	IP20
Степень загрязнения среды	2
Категория перенапряжения	III
Диапазон рабочих температур,°С	-25...+50
Подключение	винтовые зажимы 2,5 мм²
Габариты (ШхВхГ), мм	87х90х65
Момент затяжки винтового соединения, Нм	0,5
Тип корпуса	5S
Масса, кг	0,280
Монтаж	на DIN-рейке 35 мм
Срок службы, лет	10
Гарантийный срок, лет	2

\n
\nКомплект поставки:
\nРеле контроля уровня PZ-832-1 шт;
\nРуководство по эксплуатации;
\nУпаковка.
