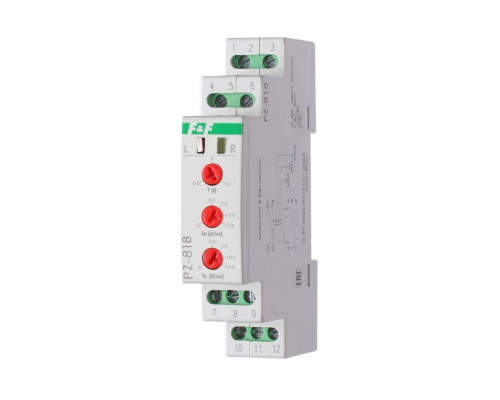

PZ-818 реле контроля уровня

Реле контроля уровня PZ-818 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.
\n
\nОсобенности:
\n- два уровня контроля жидкости: минимальный, максимальный;
\n- напряжение питания 50…264 В, АС/DC;
\n- регулируемый диапазон времени включения/отключения 0,5…10 секунд;
\n- раздельная регулировка чувствительности зондов по верхнему и нижнему уровню жидкости в диапазоне сопротивлений от 5…150 кОм;
\n- контакт 1NO/NC, максимальный ток нагрузки 8 А;
\n- зонды уровня PZ2 в комплекте (3 шт.).
\n
\nПринцип работы
\nПринцип работы кондуктометрических датчиков основан на том, что при достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает электрод зонда (MAX, MIN) с электродом зонда COM, в цепи протекает электрический ток, приводя к срабатыванию реле. Настройка чувствительности зондов осуществляется регулировкой входного сопротивления реле (регулировка SH и SL на лицевой панели изделия) раздельно по верхнему и нижнему уровню контролируемой жидкости. Зонды уровня питаются переменным напряжением, имеют гальваническую изоляцию от сети питания и контактов управления нагрузкой.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В	50...264 АС/DC
Макс. коммутируемый ток, А	8 AС-1 / 250 В
Максимальный ток катушки контактора, А	2 AC-15 / 250 В
Контакт	1NO/NC (1 переключающий)
Количество контролируемых уровней	2
Напряжение питания датчика, В	<6 AC
Ток потребления датчика, мА	<2
Диапазон регулируемого сопротивления, кОм	5...150
Задержка времени вкл/откл, с	0,5....10
Потребляемая мощность, не более, Вт	1
Диапазон рабочих температур,°С	-25...+50
Степень защиты	IP20
Коммутационная износостойкость, не более, циклов	100000
Степень загрязнения среды	2
Категория перенапряжения	III
Габариты (ШхВхГ), мм	18х90х65
Подключение (винтовые зажимы)	2,5 мм²
Момент затяжки винтового соединения, Нм	0,4
Тип корпуса	1S
Масса, кг	0.065
Масса зонда, кг	0.035
Монтаж	на DIN-рейке 35 мм
Срок службы, лет	10
Гарантийный срок, лет	2

\n
\nКомплект поставки:
\nРеле контроля уровня PZ-818-1 шт;
\nЗонд PZ2-3 шт;
\nРуководство по эксплуатации;
\nУпаковка.
