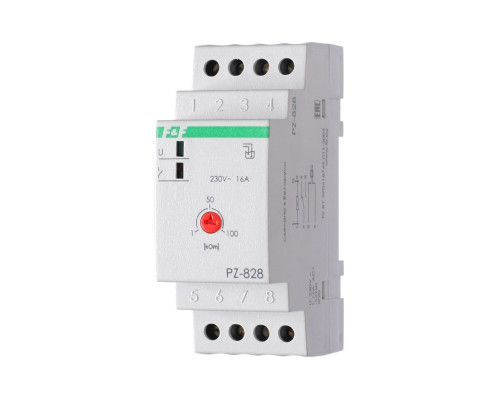

PZ-828 автомат контроля уровня

Реле контроля уровня PZ-828 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.
\n
\nОсобенности:
\n- один уровень контроля жидкости;
\n- напряжение питания 230 В, 50 Гц;
\n- регулируемый диапазон сопротивления 1…100 кОм;
\n- контакт 1NO/NC, максимальный ток нагрузки 16 А;
\n- зонд уровня PZ в комплекте.
\n
\nПринцип работы
\nПринцип работы кондуктометрического датчика основан на том, что при достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает электроды зонда, в цепи протекает электрический ток, приводя к срабатыванию реле. Настройки чувствительности зонда под конкретный тип жидкости осуществляется регулировкой входного сопротивления реле (регулятор SENS на лицевой панели изделия). Зонд уровня питается переменным напряжением, имеет гальваническую изоляцию от сети питания и контактов управления нагрузкой.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В/Гц	230 АС/50
Макс. коммутируемый ток, А	16 AС-1 / 250 В
Максимальный ток катушки контактора, А	3 AC-15 / 250 В
Контакт	1NO/NC (1 переключающий)
Количество контролируемых уровней	1
Напряжение питания зонда, не более, В	6 AC
Ток потребления зонда, мА	<2
Диапазон чувствительности, кОм	1...100
Потребляемая мощность, не более, Вт	1
Диапазон рабочих температур,°С	-25...+50
Степень защиты	IP20
Коммутационная износостойкость, не более, циклов	100000
Степень загрязнения среды	2
Категория перенапряжения	III
Габариты (ШхВхГ), мм	35х90х65
Подключение (винтовые зажимы)	2,5 мм²
Момент затяжки винтового соединения, Нм	0,5
Тип корпуса	2S
Масса, кг	0.190
Масса зонда (с проводом), г	0,045
Монтаж	на DIN-рейке 35 мм
Срок службы, лет	10
Гарантийный срок, лет	2

\n
\nКомплект поставки:
\nРеле контроля уровня PZ-828-1 шт;
\nЗонд PZ (L=1.5 м)-1 шт;
\nРуководство по эксплуатации;
\nУпаковка.
