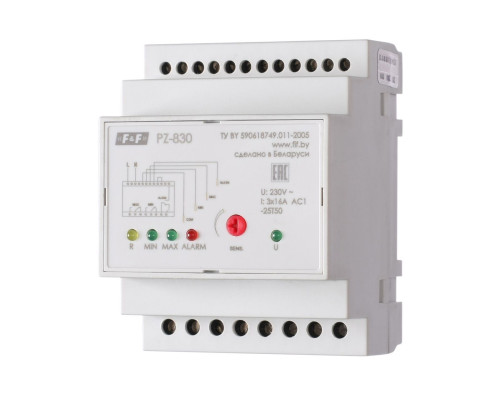

PZ-830 реле контроля уровня (без датчиков)

Реле контроля уровня PZ-830 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.
\n
\nОсобенности:
\n- три уровня контроля жидкости: минимальный, максимальный, аварийный;
\n- напряжение питания 230 В, 50 Гц;
\n- регулируемый диапазон сопротивления 1…100 кОм;
\n- контакт 3NO/NC, максимальный ток нагрузки 3х16 А.
\n
\nПринцип работы
\nПринцип работы кондуктометрических датчиков основан на том, что при достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает электрод зонда (MAX, MIN, ALARM) с электродом зонда COM, в цепи протекает электрический ток, приводя к срабатыванию реле. Настройки чувствительности зондов под конкретный тип жидкости осуществляется регулировкой входного сопротивления реле (регулятор SENS. на лицевой панели изделия). Зонды уровня питаются переменным напряжением, имеют гальваническую изоляцию от сети питания и контактов управления нагрузкой.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В/Гц	230 АС/50
Макс. коммутируемый ток, А	3х16 AС-1 / 250 В
Максимальный ток катушки контактора, А	3х3 AC-15 / 250 В
Контакт	3NO/NC
Количество контролируемых уровней	3
Напряжение питания датчика, не более, В	<6 AC
Ток потребления датчика, не более, мА	2
Диапазон регулируемого сопротивления, кОм	1...100
Потребляемая мощность, не более, Вт	1
Коммутационная износостойкость, не более, циклов	100000
Степень защиты	IP20
Степень загрязнения среды	2
Категория перенапряжения	III
Диапазон рабочих температур,°С	-25...+50
Подключение	винтовые зажимы 2,5 мм²
Габариты (ШхВхГ), мм	70х90х65
Момент затяжки винтового соединения, Нм	0,5
Тип корпуса	4S
Масса, кг	0,280
Монтаж	на DIN-рейке 35 мм
Срок службы, лет	10
Гарантийный срок, лет	2

\n
\nКомплект поставки:
\nРеле контроля уровня PZ-830-1 шт;
\nРуководство по эксплуатации;
\nУпаковка.
