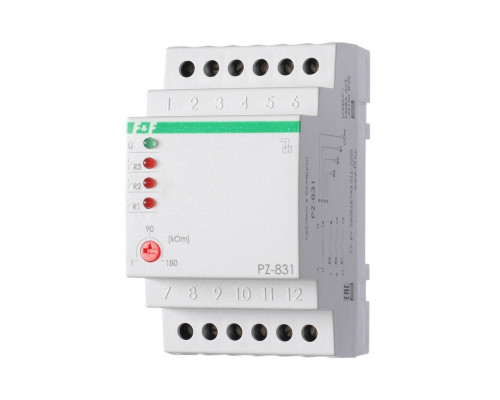

PZ-831 реле контроля уровня

Реле контроля уровня PZ-831 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.
\n
\nОсобенности:
\n- три уровня контроля жидкости;
\n- напряжение питания 230 В, 50 Гц;
\n- регулируемый диапазон сопротивления 1…180 кОм;
\n- контакт 3NO/NC, максимальный ток нагрузки 3х8 А;
\n- с зондами в комплекте.
\n
\nПринцип работы
\nПринцип работы кондуктометрических датчиков основан на том, что при достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает электрод зонда (зонд 1, зонд 2, зонд 3) с электродом зонда COM, в цепи протекает электрический ток, приводя к срабатыванию реле. Настройка чувствительности зондов осуществляется регулировкой входного сопротивления реле (регулировка SENS на лицевой панели изделия). Зонды уровня питаются переменным напряжением, имеют гальваническую изоляцию от сети питания и контактов управления нагрузкой.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В/Гц	230 АС/50
Макс. коммутируемый ток, А	3х8 AС-1 / 250 В
Максимальный ток катушки контактора, А	3х2 AC-15 / 250 В
Контакт	3NO
Количество контролируемых уровней	3
Напряжение питания датчика, не более, В	6 AC
Ток потребления датчика, не более, мА	2
Диапазон регулируемого сопротивления, кОм	1...180
Потребляемая мощность, не более, Вт	1
Коммутационная износостойкость, не более, циклов	100000
Степень защиты	IP20
Степень загрязнения среды	2
Категория перенапряжения	III
Диапазон рабочих температур,°С	-25...+50
Подключение	винтовые зажимы 2,5 мм²
Габариты (ШхВхГ), мм	52х90х65
Момент затяжки винтового соединения, Нм	0,5
Тип корпуса	3S
Масса, кг	0,225
Масса зонда, кг	0,035
Монтаж	на DIN-рейке 35 мм
Срок службы, лет	10
Гарантийный срок, лет	2

\n
\nКомплект поставки:
\nРеле контроля уровня PZ-831-1 шт;
\nЗонд PZ2-4 шт;
\nРуководство по эксплуатации;
\nУпаковка.
