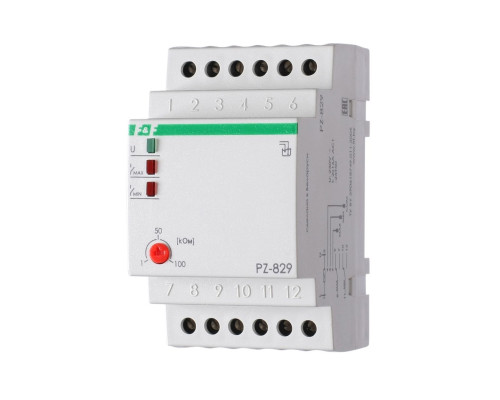

PZ-829 автомат контроля уровня

Реле контроля уровня PZ-829 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.
\n
\nОсобенности:
\n- два уровня контроля жидкости: минимальный, максимальный;
\n- напряжение питания 230 В, 50 Гц;
\n- регулируемый диапазон сопротивления 1…100 кОм;
\n- контакт 2NO/NC, максимальный ток нагрузки 2х16 А;
\n- с зондами в комплекте (3 шт.).
\n
\nПринцип работы
\nПринцип работы кондуктометрических датчиков основан на том, что при достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает электрод зонда (MAX, MIN) с электродом зонда COM, в цепи протекает электрический ток, приводя к срабатыванию реле. Настройки чувствительности зондов под конкретный тип жидкости осуществляется регулировкой входного сопротивления реле (регулятор SENS. на лицевой панели изделия). Зонды уровня питаются переменным напряжением, имеют гальваническую изоляцию от сети питания и контактов управления нагрузкой.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В/Гц	230 АС/50
Макс. коммутируемый ток, А	2х16 AС-1 / 250 В
Максимальный ток катушки контактора, А	2х3 AC-15 / 250 В
Контакт	2NO/NC
Количество контролируемых уровней	2
Напряжение питания датчика, В	<6 AC
Ток потребления датчика, мА	<2
Диапазон регулируемого сопротивления, кОм	1...100
Потребляемая мощность, не более, Вт	1
Диапазон рабочих температур,°С	-25...+50
Степень защиты	IP20
Коммутационная износостойкость, не более, циклов	100000
Степень загрязнения среды	2
Категория перенапряжения	III
Габариты (ШхВхГ), мм	52х90х65
Подключение (винтовые зажимы)	2,5 мм²
Момент затяжки винтового соединения, Нм	0,5
Тип корпуса	3S
Масса, кг	0.240
Масса зонда, кг	0.035
Монтаж	на DIN-рейке 35 мм
Срок службы, лет	10
Гарантийный срок, лет	2

\n
\nКомплект поставки:
\nРеле контроля уровня PZ-829-1 шт;
\nЗонд PZ2-3 шт;
\nРуководство по эксплуатации;
\nУпаковка.
