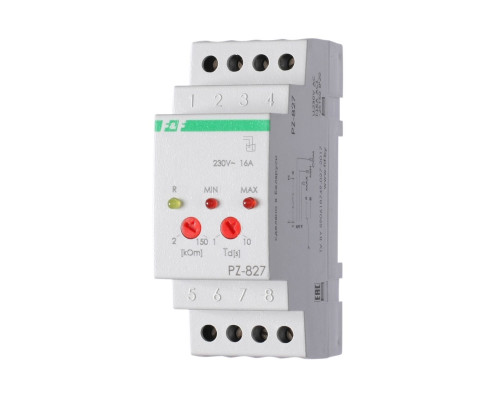

PZ-827 реле контроля уровня (без датчиков)

Реле контроля уровня PZ-827 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.
\n
\nОсобенности:
\n- два уровня контроля жидкости: минимальный, максимальный;
\n- напряжение питания 230 В, 50 Гц;
\n- регулируемый диапазон сопротивления 2…150 кОм;
\n- регулируемый задержка времени срабатывания 1…10 сек;
\n- контакт 1NO/NC, максимальный ток нагрузки 16 А;
\n- без зондов в комплекте.
\n
\nПринцип работы
\nРеле осуществляет контроль минимального (MIN) и максимального (МАХ) уровней жидкости в резервуаре. При достижении жидкостью в емкости определенного уровня замыкается электрод зонда (зонд MIN, зонд MAX) с электродом зонда COM, в среде жидкости протекает электрический ток, приводя к срабатыванию реле. Настройка чувствительности зондов осуществляется регулировкой входного сопротивления реле. Для защиты от ложных срабатываний, при наличии брызг, волн на поверхности жидкости и т.п. у реле контроля уровня имеется регулировка задержки времени срабатывания. Зонды питаются переменным напряжением, имеют гальваническую развязку от сети питания и контактов управления нагрузкой.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В	230 АС
Макс. коммутируемый ток, А	16 AС-1 / 250 В
Максимальный ток катушки контактора, А	3 AC-15 / 250 В
Контакт	1NO/NC
Количество контролируемых уровней	2
Напряжение питания датчика, В	<10 AC
Ток потребления датчика, мА	<2
Диапазон чувствительности, кОм	2...150
Задержка времени срабатывания, с	1.....10±20%
Коммутационная износостойкость, не более, циклов	100000
Потребляемая мощность, не более, Вт	1
Степень защиты	IP20
Степень загрязнения среды	2
Категория перенапряжения	III
Диапазон рабочих температур,°С	-25...+50
Подключение	винтовые зажимы 2,5 мм²
Габариты (ШхВхГ), мм	35х90х65
Момент затяжки винтового соединения, Нм	0,5
Тип корпуса	2S
Масса, кг	0,19
Монтаж	на DIN-рейке 35 мм
Срок службы, лет	10
Гарантийный срок, лет	2

\n
\nКомплект поставки:
\nРеле контроля уровня PZ-827-1 шт;
\nРуководство по эксплуатации;
\nУпаковка.
